Буквенно-цифровые обозначения в электрике
Содержание:
Буквенные обозначения в электрике призваны стандартизировать маркировки проводов, соединений и элементов. Зная, как они расшифровываются можно прочитать и понять схему, а также подключить светильник, розетку, выключатель или другое электрооборудование.
Что обозначают L, N и другие буквы
Буквенно-цифровые и цветовые обозначения проводов и контактных соединений электрических элементов регламентируются ГОСТ 2.709-89 и ГОСТ Р 50462-2009. Это относится к электроустановкам, где используется напряжение до 1000 В, и не распространяется на слаботочку.
Сеть переменного тока включает в себя находящиеся под напряжением провода – фазные. Поскольку они опасны для здоровья человека, то их согласно ГОСТ Р 50462-2009 покрывают надежной изоляцией черного или коричневого цвета. Однако на практике они могут быть белыми, серыми или любыми другими, поэтому в целях безопасности их всегда следует проверять тестером.
Фазные провода в местах соединений маркируют буквой L. В разных источниках говорится, что это сокращенное от английского «Line» (линия), «Live» (под напряжением) или «Lead» (подводящая жила). Буква Л также используется для обозначения зажимов и клемм, к которым подключается фаза. В трехфазных сетях каждая линия еще и пронумеровывается – L1, L2 и L3.
Буквой N обозначают ноль как в однофазных, так и в трехфазных сетях. Эта маркировка произошла от слова «Neutral» (нейтральный). Для цветового обозначение ноля Н используется синяя или бело-синяя изоляция.
Для обозначения заземления принято буквосочетание PE (от Protective Earthing). Иногда встречается маркировка GRD или ЗМЛ, а также символьные обозначения. В качестве цветовой индикации установлен желто-зеленый.

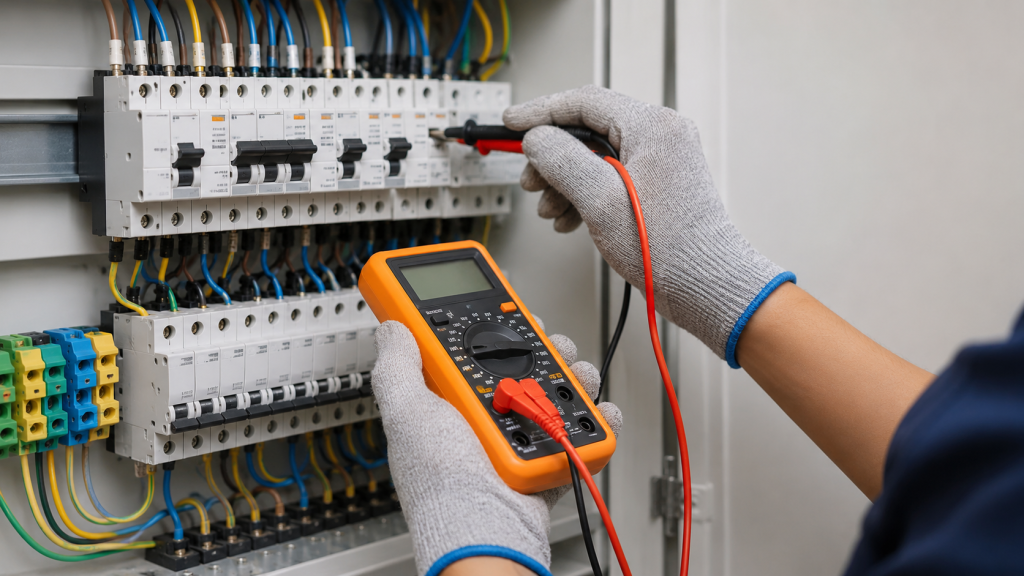

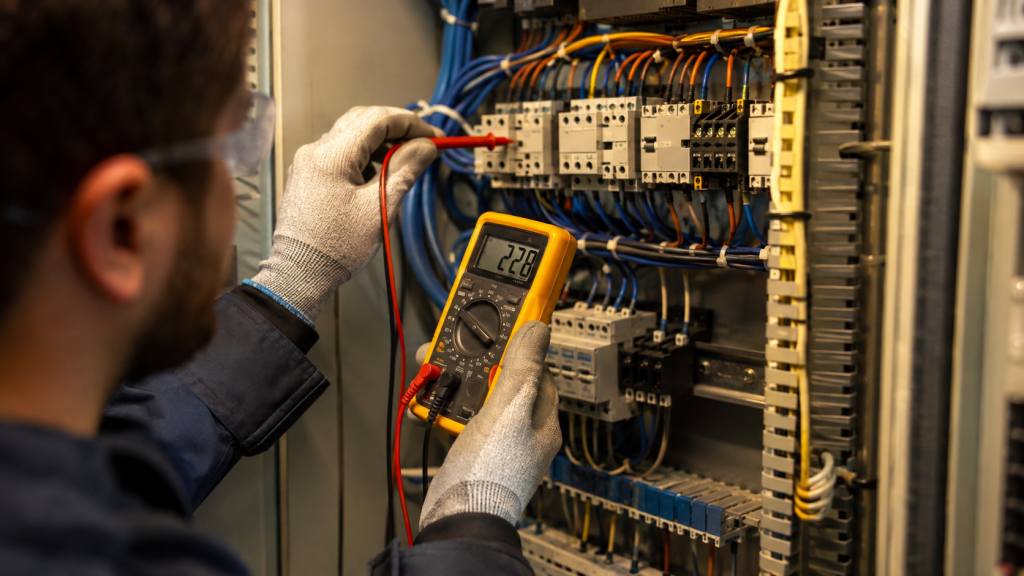

Иногда при организации электросетей в жилом секторе допускаются нарушения принятых норм использования цвета изоляции и буквенно-цифровой маркировки. Так что не всегда знания, что обозначают L, N, PE, достаточно. Для исключения несчастных случаев при подключении электрооборудования обязательно нужно проверять соответствует ли маркировка реальному положению вещей. Для этого используются тестеры (мультиметры), индикаторные отвертки. Если опыта подобных работ нет, то для собственной безопасности стоит обратиться к электрику с соответствующим допуском.
В таблице указаны обозначения зажимов электрических устройств, которые присоединены к специальным проводам (ГОСТ 2.709-89):
|
Присоединительный зажим электроустройства |
Буквенное обозначение |
|---|---|
|
Для переменного тока: |
|
|
1-я фаза |
U |
|
2-я фаза |
V |
|
3-я фаза |
W |
|
Нейтральный провод |
N |
|
Защитный провод |
PE |
|
Заземляющий провод |
E |
|
Провод бесшумового заземления |
TE |
|
Провод соединения с корпусом |
MM |
|
Провод эквипотенциальный |
CC |
В таблице приведены буквенно-цифровые обозначения проводов специального вида (ГОСТ 2.709-89):
|
Наименование |
Буквенное обозначение |
|---|---|
|
Система питания переменного тока: |
|
|
Фазный провод |
L |
|
1-я фаза |
L1 |
|
2-я фаза |
L2 |
|
3-я фаза |
L3 |
|
Нейтральный провод |
N |
|
Система питания постоянного тока: |
|
|
Положительный полюс |
L+ |
|
Отрицательный полюс |
L - |
|
Средний провод |
M |
|
Защитный провод с заземлением |
PE |
|
Защитный провод незаземленный |
PU |
|
Соединенный защитный и средний провод |
PEN |
|
Заземляющий провод |
E |
|
Провод бесшумового заземления |
TE |
|
Провод соединения с корпусом |
MM |
|
Провод эквипотенциальный |
CC |
Буквенные обозначения в электрических схемах
Согласно ГОСТ 2.710-81 на схемах элементы электрических цепей обозначают латинскими буквами, арабскими цифрами и знаками. Разрешается использовать и нестандартные обозначения, которые обязательно должны быть описаны в документе. Обозначения представляют собой последовательность букв, цифр и знаков без пробелов, при этом по количеству символов ограничений нет. Все элементы разделены на группы, каждой из них присвоен однобуквенный код. Для указания на конкретный элемент используют две буквы или больше.
В таблице представлены обозначения наиболее распространенных элементов:
|
Первая буква кода (обязательная) |
Группа видов элементов |
Примеры видов элементов |
Двухбуквенный код |
|---|---|---|---|
|
А |
Устройство (общее обозначение) |
- |
- |
|
B |
Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многозарядные преобразователи или датчики для указания или измерения. |
Громкоговоритель |
ВА |
|
Магнитострикционный элемент |
ВВ |
||
|
Детектор ионизирующих излучений |
BD |
||
|
Сельсин-приемник |
BE |
||
|
Телефон (капсюль) |
BF |
||
|
Сельсин-датчик |
BC |
||
|
Тепловой датчик |
BK |
||
|
Фотоэлемент |
BL |
||
|
Микрофон |
BM |
||
|
Датчик давления |
BP |
||
|
Пьезоэлемент |
BQ |
||
|
Датчик частоты вращения (тахогенератор) |
BR |
||
|
Звукосниматель |
BS |
||
|
Датчик скорости |
BV |
||
|
C |
Конденсаторы |
- |
- |
|
D |
Схемы интегральные, микросборки |
Схема интегральная аналоговая |
DA |
|
Схема интегральная, цифровая, логический элемент |
DD |
||
|
Устройства хранения информации |
DS |
||
|
Устройство задержки |
DT |
||
|
Е |
Элементы разные |
Нагревательный элемент |
ЕК |
|
Лампа осветительная |
EL |
||
|
Пиропатрон |
ЕТ |
||
|
F |
Разрядники, предохранители, устройства защитные |
Дискретный элемент защиты по току мгновенного действия |
FA |
|
Дискретный элемент защиты по току инерционного действия |
FP |
||
|
Предохранитель плавкий |
FU |
||
|
Дискретный элемент защиты по напряжению, разрядник |
FV |
||
|
G |
Генераторы, источники питания |
Батарея |
GB |
|
Н |
Устройства индикационные и сигнальные |
Прибор звуковой сигнализации |
HA |
|
Индикатор символьный |
HG |
||
|
Прибор световой сигнализации |
HL |
||
|
К |
Реле, контакторы, пускатели |
Реле токовое |
KA |
|
Реле указательное |
KH |
||
|
Реле электротепловое |
KK |
||
|
Контактор, магнитный пускатель |
KM |
||
|
Реле времени |
KT |
||
|
Реле напряжения |
KV |
||
|
L |
Катушки индуктивности, дроссели |
Дроссель люминесцентного освещения |
LL |
|
М |
Двигатели |
Амперметр |
РА |
|
P |
Приборы, измерительное оборудование. (Примечание: Сочетание РЕ применять не допускается) |
Счетчик импульсов |
PC |
|
Частотомер |
PF |
||
|
Счетчик активной энергии |
P1 |
||
|
Счетчик реактивной энергии |
PK |
||
|
Омметр |
PR |
||
|
Регистрирующий прибор |
PS |
||
|
Часы, измеритель времени действия |
PT |
||
|
Вольтметр |
PV |
||
|
Ваттметр |
PW |
||
|
Q |
Выключатели и разъединители в силовых цепях (энергоснабжение, питание оборудования и т.д.) |
Выключатель автоматический |
QF |
|
Короткозамыкатель |
QK |
||
|
Разъединитель |
QS |
||
|
R |
Резисторы |
Терморезистор |
RK |
|
Потенциометр |
RP |
||
|
Шунт измерительный |
RS |
||
|
Варистор |
RU |
||
|
S |
Устройства коммутационные в цепях управления, сигнализации и измерительных. (Примечание: Обозначение SF применяют для аппаратов, не имеющих контактов силовых цепей.) |
Выключатель или переключатель |
SA |
|
Выключатель кнопочный |
SB |
||
|
Выключатель автоматический |
SF |
||
|
Выключатели, срабатывающие от различных воздействий: |
|||
|
от уровня |
SL |
||
|
от давления |
SP |
||
|
от положения (путевой) |
SQ |
||
|
от частоты вращения |
SR |
||
|
от температуры |
SK |
||
|
Т |
Трансформаторы, автотрансформаторы |
Трансформатор тока |
ТА |
|
Электромагнитный стабилизатор |
TS |
||
|
Трансформатор напряжения |
TV |
||
|
U |
Устройства связи, преобразователи электрических величин в электрические |
Модулятор |
UB |
|
Демодулятор |
UR |
||
|
Дискриминатор |
UI |
||
|
Преобразователь частотный, инвертор, генератор частоты, выпрямитель |
UZ |
||
|
V |
Приборы электровакуумные и полупроводниковые |
Диод, стабилитрон |
VD |
|
Прибор электровакуумный |
VL |
||
|
Транзистор |
VT |
||
|
Тиристор |
VS |
||
|
W |
Линии и элементы СВЧ |
Ответвитель |
WE |
|
Короткозамыкатель |
WK |
||
|
Вентиль |
WS |
||
|
Антенны |
Трансформатор, неоднородность, фазовращатель |
WT |
|
|
Аттенюатор |
WU |
||
|
Антенна |
WA |
||
|
Х |
Соединения контактные |
Токосъемник, контакт скользящий |
XA |
|
Штырь |
XP |
||
|
Гнездо |
XS |
||
|
Соединение разборное |
XT |
||
|
Соединитель высокочастотный |
XW |
||
|
Y |
Устройства механические с электромагнитным приводом |
Электромагнит |
YA |
|
Тормоз с электромагнитным приводом |
YB |
||
|
Муфта с электромагнитным приводом |
YC |
||
|
Электромагнитный патрон или плита |
YH |
||
|
Z |
Устройства оконечные фильтры |
Ограничитель |
ZL |
|
Ограничители |
Фильтр кварцевый |
ZQ |
Вместо заключения
Буквы в электрике для единого обозначения фазы, нуля, заземления и других элементов введены для обеспечения безопасности и удобства пользования электрическими сетями. Они помогают быстро и точно понимать схемы и спецификации, а также улучшают коммуникацию между специалистами в этой области.
