Как правильно подключить электрический щит

Электрический щиток – это основа, можно сказать сердце электроснабжения любого помещения. Он помогает наладить правильное распределение нагрузки на электрические провода, свести к минимуму возможность возникновения пожаров и выхода из строя электроприборов в результате короткого замыкания или перепада напряжения в сети.

Монтаж электрического щитка лучше доверить профессионалам. Во-первых, в этом вопросе необходимо разбираться, а во-вторых, в жизни возникают ситуации, когда установить щит самостоятельно не получилось и нужно оперативно исправлять ситуацию. Специалисты знают, какие бывают электрические схемы, как правильно рассчитать электрическую нагрузку, какое оборудование выбрать для установки.

Общие сведения

Электрические щиты делятся на два основных типа: с предохранителями и с автоматами.

Первый – это щит, где использовались предохранители (их ещё называли пробки), которые при перепадах напряжения перегорали, и их приходилось менять. Пробки были одноразовыми и просто вкручивались в счётчик.

Второй тип подразумевает использование современных автоматических выключателей (автоматов). Они просто отключаются в случае короткого замыкания или иного скачка напряжения, предохраняя бытовую технику от порчи.

Автоматы – это более современный, удобный и надёжный способ организации электроснабжения. Они долговечны, редко ломаются и их не нужно постоянно менять, достаточно просто щёлкнуть выключателем. К тому же, они занимают на порядок меньше пространства, что важно при сборке.

На «входе» в щит ставят вводной автомат, который может отключить сразу и фазу, и ноль. Его подбирают, опираясь на общую нагрузку на дом, квартиру или иное помещение. Обычно для небольших квартир достаточно автомата на 16 или 25 ампер. Для многокомнатных квартир нужен автомат на 32-40 ампер (около 7 кВт).

Помимо этого, в щитке устанавливают вспомогательные автоматы. Они ставятся на «фазу» и нужны для защиты конкретного помещения. Таким образом, при коротком замыкании в одной комнате электричество отключится только там. Обычно вспомогательные автоматы ставят для каждого электрического прибора с мощностью более 1,5 кВт.

В щитках часто используют устройство защитного отключения (УЗО). Оно помогает повысить уровень защищённости жителей квартиры многократно. УЗО отреагирует не малейшую утечку электрического тока и тут же обесточит цепь. Такое оборудование необходимо при наличии в детской или ванной комнате электрических приборов.

Особенности монтажа

По виду установки щитки можно разделить на два типа:

• Встроенный. Используется для проводки скрытого типа (проходящей в стене по специальным каналам). Для установки такого щита придётся выдалбливать в стене специальную нишу, а потом закреплять в ней щиток с помощью гипсового или цементного раствора. В таких случаях обычно используют пластиковые щитки.
• Накладной. Крепится к стене или иной вертикальной поверхности с помощью саморезов, болтов, винтов, дюбель-гвоздей и т.п. Обычно используется если в квартире проходит проводка открытого типа и заводить её в стену проблематично.

В щитке монтируются специальные шины, для установки оборудования. Счётчик, обычно, ставится в последнюю очередь, когда основные работы проведены. Это делается из-за пломбировки электрического счётчика энергоснабжающими компаниями.

Согласно нормативам, электрические щитки необходимо устанавливать вдали от газовых или водяных трубопроводов. Он должен располагаться на высоте полутора метров от пола, на ровной поверхности с уклоном не более 1,5 градуса. Провода можно крепить с помощью стяжек или бандажной вязки.

Выбор электрической схемы происходит на основе ряда факторов:

• суммарная мощность потребления электричества;
• количество потребителей электричества;
• мощность отдельных потребителей электричества;
• количество фаз;
• наличие заземления.

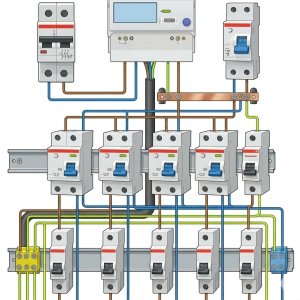

Чаще всего напряжение подают на вводной автомат, после которого ставится прибор учёта электроэнергии. Далее ставится УЗО, от которого идёт разветвление на дополнительные автоматы и УЗО. Часто делают отдельные автоматы для освещения, розеток, электрической плиты и других приборов, потребляющих много электричества.

Установка электрического щита

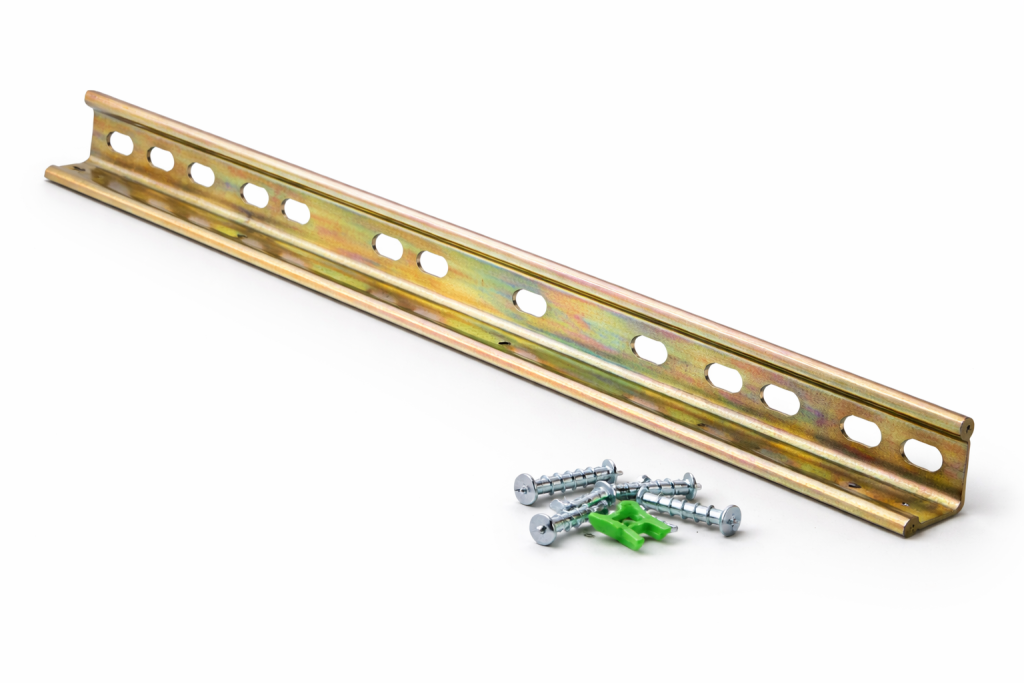

После установки самого щита в нём при помощи саморезов устанавливается специальная шина (дин-рейка). Она представляет собой металлическую пластинку, к которой прикрепляют всё оборудование.

Также на корпус прикрепляют распределительные шины (клемники), которые необходимы для соединения нулевых проводников. Для заземления ставится отдельный, дополнительный клемник. Сегодня можно найти распределительные шины, которые крепятся на дин-рейку.

Следующим шагом будет установка автоматических выключателей. Современная конструкция автоматов позволяет установить их буквально одним поворотом отвёртки. Демонтаж осуществляется также просто.

Пошаговая инструкция сборки:

1. К щитку крепится необходимое количество дин-реек.
2. На дин-рейки устанавливается необходимое количество шин (клемников), автоматов, УЗО. По правилам вводной автомат ставят вверху слева.
3. Устанавливается электрический счётчик.
4. Подключается вводной автомат. Фазы лучше подвести снизу, что упростит в дальнейшем установку перемычек.
5. Все автоматы и УЗО объединяются специальными перемычками.

Важно быть внимательным и осторожным! Доверьте работу по установке УЭРМ профессионалам.
