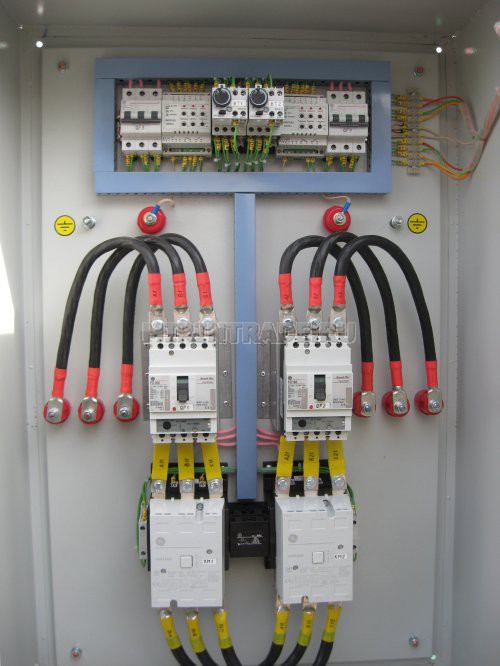

Шкаф АВР




Купить ABP на заказ от 3000 руб.

Шкафы автоматического ввода резерва (АВР) позволяют организовать постоянную и эффективную систему подачи электроэнергии. Шкафы АВР используются для перераспределения электричества и организации бесперебойного питания энергопотребителей на различных объектах вне зависимости от назначения. Походит для использования на объектах, где даже временная потеря напряжения может нанести вред оборудованию и создать аварийную ситуацию.

Агрегат АВР начинает активную работу в случае возникновения аварии либо критических неполадок на линии основного питания. Для этого создано подключение нескольких источников питания, которые не зависят друг от друга. Внутреннее устройство шкафов АВР допускает ручной переход на линию резерва, к примеру, при устранении неисправностей или проведении профилактики.

Модификации



(АВР 160А) ЩАП-63



(АВР 100А) ЩАП-53

Особенности работы АВР

авр цена

В основе работы агрегата АВР лежит срабатывание высоковольтного выключателя. Именно он отвечает за подачу напряжения с резервного источника на линию при потере напряжения с основного источника питания. Специальное устройство срабатывает при отсутствии электричества на высоковольтных шинах, что провоцирует замыкание размыкающих контактов. Задержка по времени минимальна, в работу вступает статическое реле, которое посылает сигналы на выключение трансформатора, включенного в цепь с проблемами в работе. После этого моментально включается ввод аварийного питания.

К нормальной конфигурации схема вернется автоматически, как только будет восстановлено питание.

Число независимых источников, которые могут быть подключены к БУАВР, определяется назначением объекта и его потребляемой мощностью. Для наиболее эффективной работы АВР имеет встроенную защиту от одновременного подключения сразу нескольких линий питания.

Нужно оборудование для электрических щитов? Хотите, чтобы монтаж производили профессионалы? Вы не разбираетесь в электрике и не знаете с чего начать? Мы Вам поможем:
Бесплатные консультации и проект-схема электрощита +7 (495) 642-45-98
Высокая степень защиты от ударов током и возгораний
Оборудование соответствует международным стандартам качества
Большой опыт и применение современных технологий защищают Ваше оборудование от перегрузок и поломок

Характеристики предлагаемых шкафов АВР

Технические характеристики
Номинальное напряжение, В 220; 380
Частота, Гц 50
Номинальный ток, А 16; 25; 40; 63; 100; 160; 250; 400; 630
Время переключения, с не более 0.2
Контролируемые параметры Пропадание хотя бы одной из фаз; симметричное или асимметричное снижение напряжения одной из фаз; изменение чередования фаз

Сертификаты

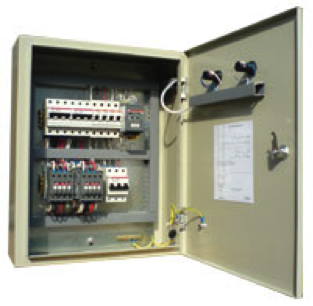

Особенности конструкции АВР

авр цена

Как правило, шкафы АВР устанавливаются на 2 вводах. Благодаря этому можно осуществлять переключение нагрузки для обеих сетей с независимых подстанций. Также это позволяет работать с аварийными источниками энергии. Высокое энергопотребление оборудования требует установки АВР с 4 независимыми вводами.

Агрегаты АВР могут нести некоторые дополнительные функции, к примеру, контроль за предельным уровнем напряжения либо выставления порядка чередования фаз на мощных трехфазных линиях. Для этих целей используется реле «ЕЛ», которое имеет регулируемую выдержку по времени срабатывания.

Представленные агрегаты АВР используются для электросетей с напряжением 220 и 360 В.

Шкафы АВР по доступной цене могут быть укомплектованы:

  • автовыключателями на базе контакторов;
  • БУАВР;
  • устройствами выключения со встроенным моторным приводом;
  • АВ на основе тиристоров.

Наиболее популярной конструкцией являются блоки на основе контакторов, что объясняется их высокой эффективностью. АВР такого типа работает на взаимных блокировках, как с точки зрения механики, так и электрики, при смене положения реле контроля фаз. Агрегаты с полным функционалом и функциями контроля напряжения дают повышенную эффективность.

Почему мы


Ваше оборудование будет в безопасности, потому что мы соблюдаем все технические стандарты

Вы получите электросети высшего класса, ведь мы используем только лучшее современное оборудование

Вы будете удовлетворены качеством работ, которое гарантирует наш большой опыт

Вы сэкономите свое время, потому что мы предоставляем полный перечень услуг от проектирования до монтажа

Типоисполнения щитков АВР - ЩАП

ТипоисполнениеГабаритные размеры HxLxB (мм)
(АВР 16А) ЩАП-12 250х300х150
(АВР 25А) ЩАП-23 500х400*220
(АВР 40А) ЩАП-33 500х400*220
(АВР 63А) ЩАП-43 500х400*220
(АВР 100А) ЩАП-53 650х500х220
(АВР 160А) ЩАП-63 1200х750х300
(АВР 250А) ЩАП-73 1200х750х300
АВР 400А 2000x600x450
АВР 630А 2000х800х450

Требования к агрегатам АВР

Вне зависимости от вариаций комплектации АВР, общая конструкция должна соответствовать ряду требований:

  • должна быть организована защитная система и функция мгновенного отключения источника энергии и потребителей от поврежденной части, что позволит сохранить общую работоспособность системы;
  • АВР всегда должна быть готова к срабатыванию, если основной источник питания отключится (вне зависимости от причины неисправности);
  • время срабатывания БУАВР должно быть минимально, для того чтобы можно было исключить срабатывание системы при коротком замыкании (при возникновении разницы напряжений);
  • предупреждать короткие замыкания, которые могут возникнуть при многократных подключениях резервного питания;
  • необходимо предотвращать несинхронные подключения синхронных моторов, а также исключать перегрузки;
  • должно обеспечиваться отключение питания до момента срабатывания, что позволит предотвратить перегрузки сети и короткие замыкания при подключении резерва.
