ГРЩ - Главный распределительный щит






Изготовление ГРЩ на заказ от 21000 руб.

Главный распределительный щит (ГРЩ) – электротехническая конструкция, состоящая из модулей и необходимая для приема, удобного учета и грамотного перераспределения электричества между энергопотребителями. В компании «Электромол» вы можете по выгодным ценам заказать современное электротехническое оборудование, в том числе щиты ГРЩ, которое позволит обеспечить требуемый уровень напряжения и исключить взаимовлияние независимых сетей. Высокоэффективное электрическое оборудование позволяет грамотно организовать электроснабжение в зданиях, сооружениях и помещениях любого типа.

Модификации

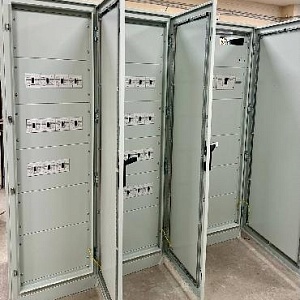

Щит ГРЩ



Щит ГРЩ

Назначение ГРЩ

Главные распределительные щиты – это высокоэффективные электротехнические системы, которые обеспечивают безопасность электроснабжения зданий разного назначения и выполняют следующие функции:

  • обеспечивают учет электричества, потребляемого конкретными энергопотребителями;
  • передают напряжение к зданиям и сооружениям от трансформаторной станции;
  • распределяют напряжение между щитами АВР;
  • выполняют защитную функцию для энергопотребителей от перегрузок сети и замыканий.


Сертификаты

Цены на щит ГРЩ

Главный распределительный щит (ГРЩ)

Описание

Цена

грщ



Производитель: ПромСистемы, Страна производитель: Россия,

Тип оборудования: Щит





от 21 000 руб.

грщ



Условия эксплуатации Высота над уровнем моря не выше 1000 м; Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, едких паров и газов, разрушающих металл и изоляцию







24 000 руб.

грщ

Номинальный ток, Iном - до 3200А

Номинальное напряжение изоляции, Uном - до 1000В

Максимальный ток  короткого замыкания, Ipk - до 187 кА (ударн.)

Допустимый сквозной ток короткого замыкания, Icw - до 85 кА (действ.)

Номинальная частота сети, f - 50/60 Гц





50 000 руб.

Нужно оборудование для электрических щитов? Хотите, чтобы монтаж производили профессионалы? Вы не разбираетесь в электрике и не знаете с чего начать? Мы Вам поможем:
Бесплатные консультации и проект-схема электрощита +7 (495) 642-45-98
Высокая степень защиты от ударов током и возгораний
Оборудование соответствует международным стандартам качества
Большой опыт и применение современных технологий защищают Ваше оборудование от перегрузок и поломок

Особенности конструкции и виды щитов ГРЩ

ГРЩ выполняются в виде шкафчиков с корпусом из металла или пластика, дверцы запираются на замки. Многопанельные агрегаты имеют внутри себя специальные секции для установки электроприборов, а также отверстия для шин. Щиты также делятся по кол-ву вводов: на один или два входа.

По виду установки можно выделить 3 вида:

  • Напольные. Шкафы с несколькими секциями устанавливаются на бетонных основах.
  • Навесные. Щитки состоят максимум из 3 секций, имеют небольшие габариты. Устанавливаются на стены либо перегородки соответствующей прочности.
  • Встраиваемые. Щиты устанавливаются в подготовленные ниши и проемы внутри стен.

На данный момент к заказу доступны конструкции с 1, 2, 3 секциями и многосекционные устройства. Возможная степень защиты устройств должна определяться из предполагаемых условий эксплуатации, данный показатель может варьироваться от 20 до 65.

Тип

Ном. ток А

Набор элементов

Аналог панели серии

ГРЩ вводные ШВ

16-160

Авт. выкл.; 3 трансфоматора тока; 3 амперметра; вольтметр; переключатель вольтметра

2000x600x600

ГРЩ линейные (ШЛ)

160

Автоматические выключатели

2000x800x600

ГРЩ секционные (ШС)

250

Автоматические выключатели

2000x600x600

Щит ГРЩ (шкаф на 2 рабочих ввода + 1 резервный)

от 100 до 2000

Выключатель-Разъединитель; Выключатель автоматический с мотор-приводом; Трансформатор тока 5/……А; Амперметр; Счетчик электрический ~380В, 5А; Предохранитель ППН; Разрядник грозовой



Щит ГРЩ (шкаф на 2 рабочих ввода)

от 100 до 2000

Выключатель-Разъединитель; Выключатель автоматический с мотор-приводом; Трансформатор тока 5/……А; Амперметр; Счетчик электрический~380В, 5А; Предохранитель ППН; Разрядник грозовой

2000x400-800x600

Щит ГРЩ с АВР до 3200А

1000-1600

Авт. выкл.; 6 трансформаторов тока; 6 амперметров; 2 вольтметра; 2 переключателя вольтметра

2000x(600x600x600)x600

Щит ГРЩ с АВР до 5000А

1000-1600

Авт. выкл.; 6 трансформаторов тока; 6 амперметров; 2 вольтметра; 2 переключателя вольтметра

2000x(600x600x600)x600

Почему мы


Ваше оборудование будет в безопасности, потому что мы соблюдаем все технические стандарты

Вы получите электросети высшего класса, ведь мы используем только лучшее современное оборудование

Вы будете удовлетворены качеством работ, которое гарантирует наш большой опыт

Вы сэкономите свое время, потому что мы предоставляем полный перечень услуг от проектирования до монтажа

Технические характеристики
Номинальное напряжение, В 220; 380
Частота, Гц 50
Номинальный ток, А 100-3200А

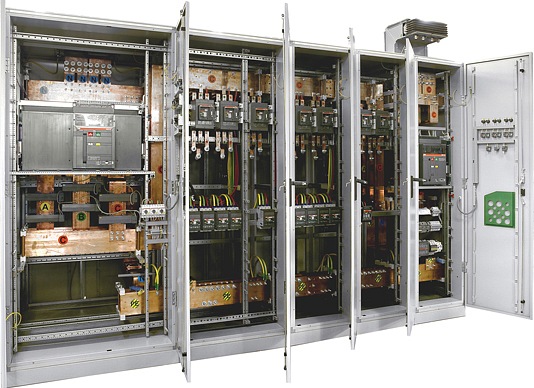

Комплектация ГРЩ

грщ

Стандартный вариант исполнения ГРЩ предусматривает установку панелей для решения различных задач:

  • Вводные. Используются для монтажа различных электротехнических устройств, организующих прием электроэнергии от питающих шин.
  • Распределительные. Используются для установки устройств коммутации, приборов учета, трансформаторных установок и других приборов, помогающих рационально перераспределять энергию между энергопотребителями.
  • Секционные. Используются для установки автоматов и рубильников систем переключения питания шин с одного источника на другой в случае аварийной ситуации на одном из источников.

Главные распределительные щиты оборудуются надежным устройствами российских и зарубежных производителей в соответствии с тех. заданием клиента и особенностями условий помещения, где будет эксплуатироваться ГРЩ.

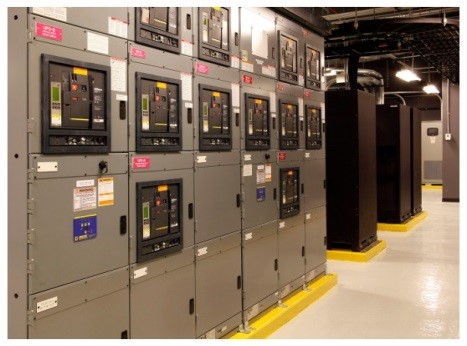

Преимущества использования щитов ГРЩ

грщ
  • Безопасность. Мы создаем технологичные системы высокой эффективности для приема, перераспределения и учета электричества, защиты сети.
  • Универсальность. Мы подберем комплектацию распределительного щита в соответствии с данными о месте эксплуатации и требованиями заказчика.
  • Практичность. Конструкции с модулями оборудованы защитными дверцами на каждой секции, они легко перевозятся и устанавливаются на объекте, всегда есть возможность модернизации при изменении условий эксплуатации.

Выбор автоматических выключателей и магистральных шин для ГРЩ

Мощность силового трансформатора S, кВА

Номинальный ток вводного аппарата Iном, А

Номинальный ток секционного аппарата Iном, А

Ток короткого замыкания действ. значение, кА

Номинальный ток магистральных шин IP<31, А

Сечение магистральных медных шин, мм

масленый



400

800

630

11.5

808.2903

1х40х10

630

1250

1000 (800)

18.2

1273.057

1х60х10

1000

2000

1600 (1250)

28.9

2020.726

1х100х10

1250

2500

2000 (1600)

36

2525.907

2х80х10

1600

3200

2500 (2000)

46.2

3233.161

2х100х10

2000

4000

3200 (2500)

57.7

4041.452

3х100х10

2500

5000

4000 (3200)

72.2

5051.815

4х100х10

сухой



400

800

630

9.6

692.8203

1х40х10

630

1250

1000 (800)

15.2

1091.192

1х60х10

1000

2000

1600 (1250)

24

1732.051

1х100х10



(1х80х10)

1250

2500

2000 (1600)

30

2165.063

2х80х10



(2х60х10)

1600

3200

2500 (2000)

38.5

2771.281

2х100х10



(2х80х10)

2000

4000

3200 (2500)

48.1

3464.101

2х120х10

2500

5000

4000 (3200)

60.1

4330.127

3х120х10

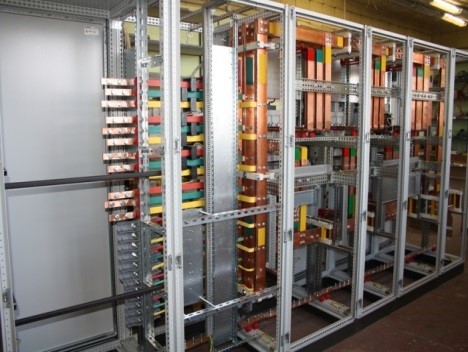

Сфера применения

грщ

ГРЩ имеют широкое распространение благодаря своей универсальности и финансовой доступности. Главные распределительные щиты часто используют для создания сети электроснабжения многоквартирных жилых построек, общественных зданий. Установка ГРЩ может производиться в постройках промышленного и сельхоз назначения, на объектах спец. назначения, а также на объектах со специфическими требованиями к электробезопасности.

Установка ГРЩ осуществляется в РУ трансформаторных станций либо в отведенных для этого электрощитовых помещениях. Они должны быть укомплектованы в соответствии с ГОСТом. Монтаж щитов проводится подготовленными и высококвалифицированными рабочими.
