Инструменты и средства защиты при работе с ВРУ и ГРЩ: что должно быть у электромонтажника

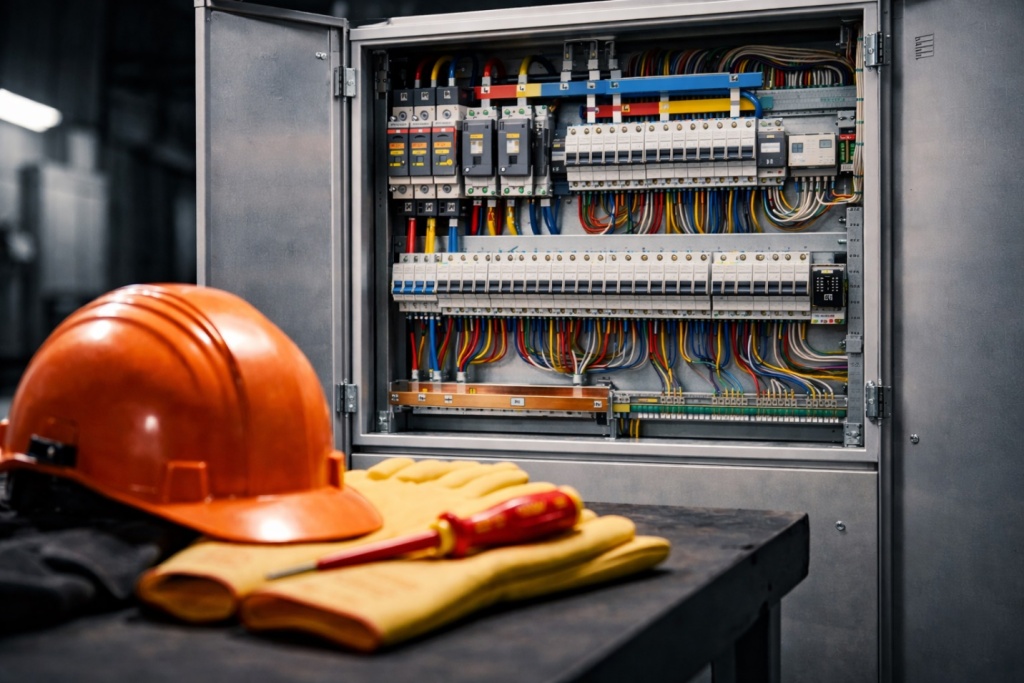

Введение: почему работа в щитовой требует максимальной дисциплины

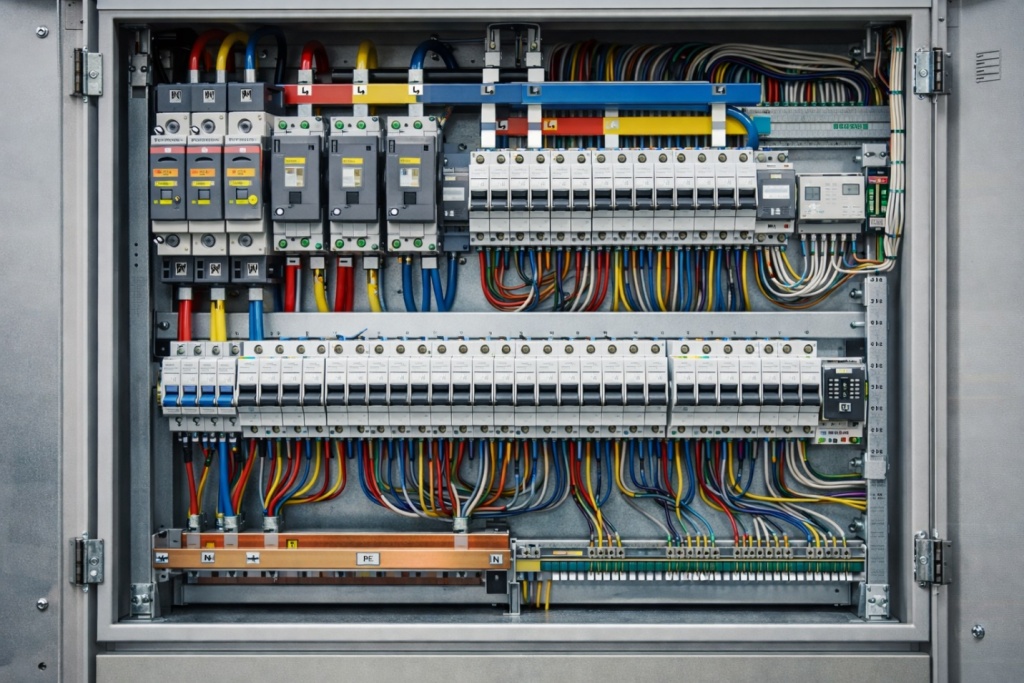

Обслуживание вводно-распределительных устройств (ВРУ и ГРЩ) относится к работам повышенной опасности. В этих узлах сосредоточено основное распределение электроэнергии объекта: вводные аппараты, автоматические выключатели, силовые шины, устройства учета и защиты.

Даже в электроустановках до 1000 В последствия ошибок могут быть критичными:

• поражение электрическим током;

• термические ожоги от дугового разряда;

• короткое замыкание с разрушением оборудования;

• вторичные травмы при падении.

Безопасность работы в электроустановке обеспечивается двумя факторами:

1. Правильно спроектированным и качественно собранным щитом.

2. Полным комплектом исправных электрозащитных средств и строгим соблюдением ПУЭ и требований охраны труда.

Средства защиты при работе в электроустановках подразделяются на основные и дополнительные электрозащитные средства. Такое деление закреплено нормативными документами по охране труда и эксплуатации электроустановок и напрямую влияет на порядок допуска к работам.

Разделение связано с тем, способно ли средство самостоятельно выдерживать рабочее напряжение электроустановки и защищать человека при непосредственном контакте с токоведущими частями.

Основные электрозащитные средства

Это оборудование, которое рассчитано на воздействие рабочего напряжения и может использоваться как самостоятельная защита при выполнении операций в электроустановке.

К ним относятся:

• изолирующие штанги;

• указатели напряжения;

• изолирующие клещи;

• переносные заземления;

• инструмент с изоляцией до 1000 В (отвертки, пассатижи, ключи с маркировкой 1000V).

Именно основные средства применяются для:

• проверки наличия или отсутствия напряжения;

• безопасного прикосновения к элементам схемы при испытаниях;

• установки переносного заземления;

• коммутации аппаратов;

• демонтажа или подключения оборудования.

Например, указатель напряжения позволяет подтвердить, что цепь действительно обесточена, а переносное заземление защищает персонал от случайной подачи напряжения или наведенных потенциалов. Без этих средств выполнение работ в ВРУ или ГРЩ недопустимо даже при формальном отключении автомата.

Важно понимать: основные электрозащитные средства должны проходить обязательные периодические испытания, иметь действующую маркировку и использоваться строго по назначению. Применение поврежденного или просроченного средства приравнивается к отсутствию защиты.

Дополнительные электрозащитные средства

Дополнительные средства сами по себе не рассчитаны на длительное воздействие рабочего напряжения, но значительно повышают уровень безопасности и уменьшают риск поражения током.

К ним относятся:

• диэлектрические перчатки;

• диэлектрические коврики;

• галоши и боты;

• изолирующие подставки;

• временные ограждения и накладки на токоведущие части.

Их задача — снизить вероятность замыкания цепи через тело человека, уменьшить последствия возможной ошибки или повреждения изоляции основного инструмента.

Например:

• коврик разрывает контакт с землей;

• перчатки обеспечивают дополнительный слой изоляции рук;

• ограждения предотвращают случайное прикосновение к шинам или контактным зажимам.

Практический принцип применения

Ключевой принцип:
 основные средства защищают от напряжения напрямую, дополнительные — повышают общий уровень безопасности и дублируют защиту.

Работа только в перчатках без проверки отсутствия напряжения — грубое нарушение.
 Работа только с указателем напряжения без диэлектрического коврика — также риск.

Безопасность в электрощитовой всегда строится на принципе многослойной защиты:

1. Организационные меры (допуск, наряд).

2. Проверка отсутствия напряжения.

3. Установка заземления.

4. Использование основных средств.

5. Применение дополнительных средств.

Именно комплексный подход позволяет минимизировать риск поражения электрическим током при обслуживании ВРУ и ГРЩ.

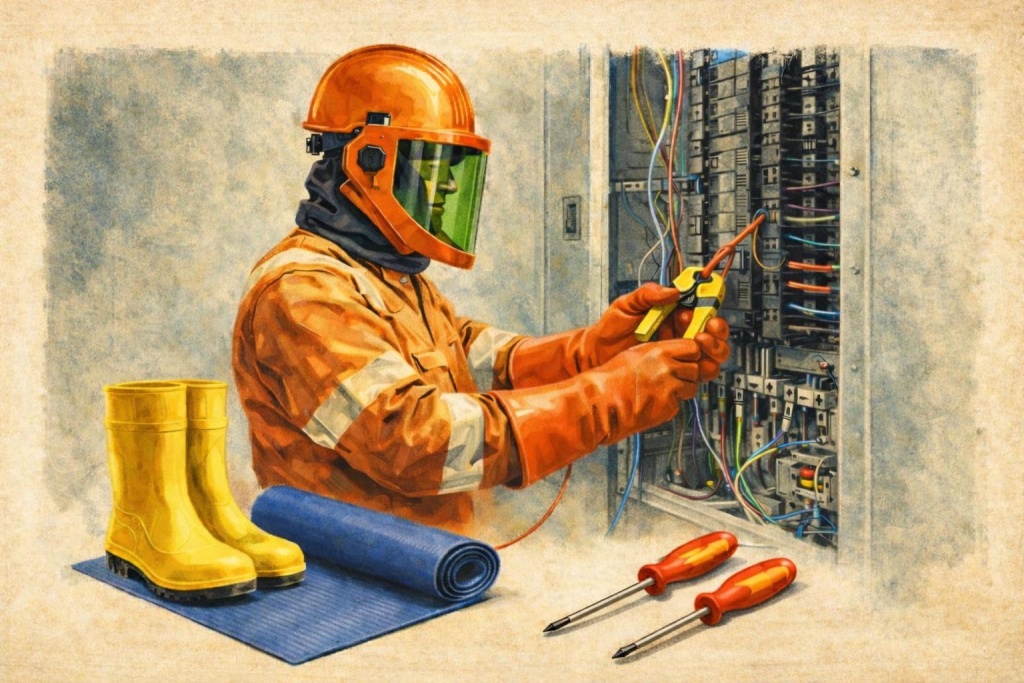

Средства индивидуальной защиты электрика (СИЗ)

Средства индивидуальной защиты электрика — это не формальность и не «дополнение к перчаткам», а полноценная система барьеров между человеком и источником опасности. При работе в ВРУ и ГРЩ риск связан не только с поражением током, но и с воздействием электрической дуги, раскаленных частиц металла, механических повреждений и вторичных факторов (падение инструмента, разрушение аппарата).

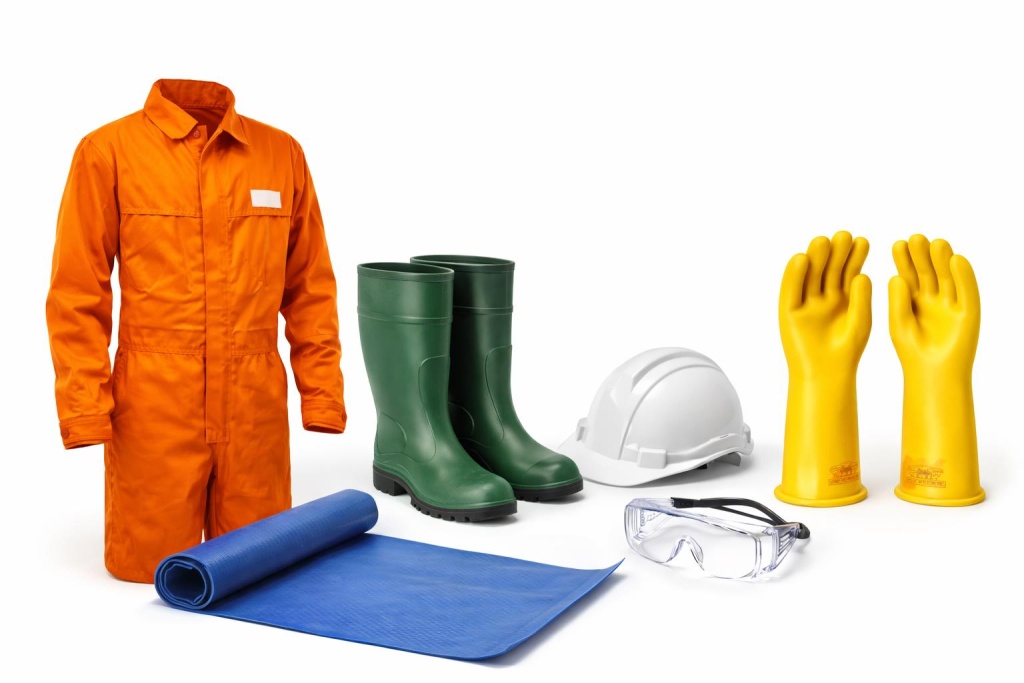

Поэтому помимо электрозащитных средств, обязательны следующие элементы СИЗ:

• защитная каска;

• защитные очки или лицевой щиток;

• огнестойкая спецодежда;

• антистатическая (диэлектрическая) обувь;

• механические перчатки, надеваемые поверх диэлектрических.

Каска должна обладать диэлектрическими свойствами и быть рассчитана на работу в электроустановках. Ее задача — защитить:

• от падения инструмента или элементов конструкции;

• от удара при резком движении в ограниченном пространстве щитовой;

• от воздействия электрической дуги и горячих частиц.

Недопустимо использование касок с металлическими элементами, поврежденной внутренней оснасткой или истекшим сроком службы.

При коротком замыкании возможно образование электрической дуги и выброса расплавленного металла. Даже в установках до 1000 В такие ситуации приводят к тяжелым ожогам лица и глаз.

Очки или щиток защищают от:

• искр и частиц меди или алюминия;

• осколков корпуса автоматического выключателя;

• вспышки дуги при коммутации.

В условиях повышенного риска (большие токи КЗ, мощные вводные автоматы) рекомендуется использовать лицевой экран с дугозащитными свойствами.

Обычная рабочая одежда не подходит для работы в электрощитовой. Ткань должна:

• быть трудновоспламеняемой;

• не поддерживать горение;

• не плавиться при воздействии высокой температуры;

• полностью закрывать руки и ноги.

Синтетическая одежда без огнестойкой обработки опасна, так как при воздействии дуги она может расплавиться и вызвать глубокие ожоги.

При выполнении работ на вводных аппаратах, где расчетные токи короткого замыкания значительны, применяются специальные дугозащитные комплекты с определенным классом защиты по энергии дуги (cal/cm²).

Обувь должна:

• иметь изолирующую подошву;

• не содержать металлических вставок, гвоздей, элементов крепления;

• обеспечивать устойчивость на бетонном или плиточном полу;

• исключать накопление статического заряда.

Использование обычной обуви с металлическими элементами увеличивает риск поражения током, особенно при повреждении изоляции или наличии влажности.

Поверх диэлектрических перчаток рекомендуется надевать механические защитные перчатки. Это позволяет:

• защитить резину от проколов и порезов;

• продлить срок службы;

• снизить риск повреждения при работе с острыми кромками корпуса щита.

Использование только механических перчаток без диэлектрических — грубое нарушение требований безопасности.

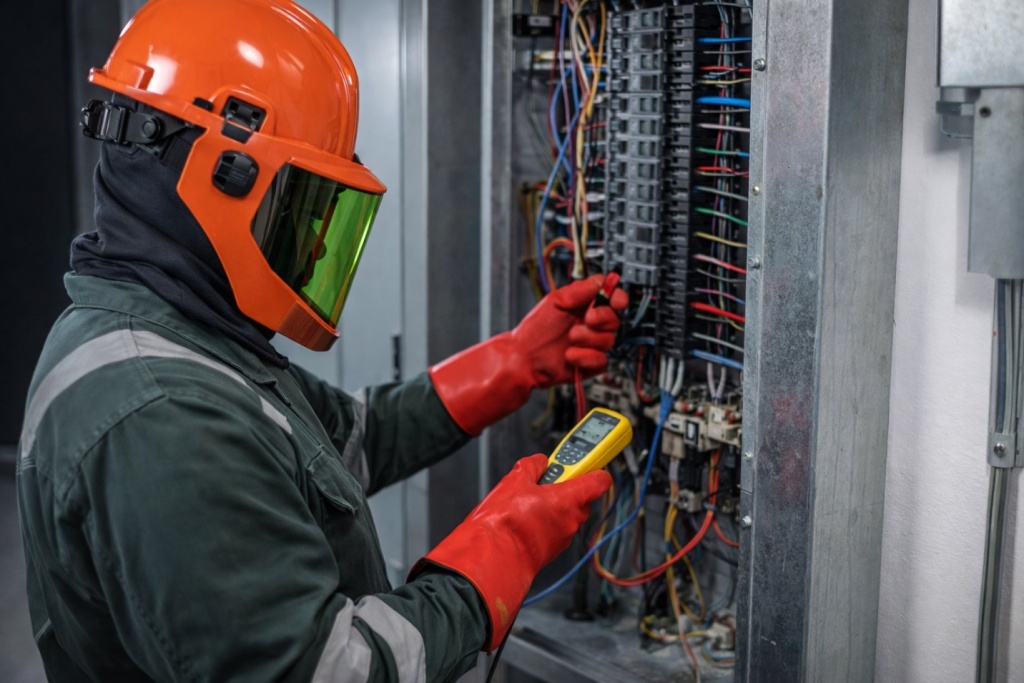

Дугозащитная экипировка при высоких токах КЗ

При работах на вводах, мощных автоматах или секционных выключателях возможна дуговая вспышка с высокой тепловой энергией. В таких случаях применяется:

• дугозащитный костюм;

• термостойкий подшлемник;

• лицевой экран с фильтром;

• специальные перчатки повышенной термостойкости.

Выбор класса дугозащиты должен основываться на расчетной энергии дуги конкретной электроустановки.

Требования к состоянию и эксплуатации СИЗ

Даже сертифицированная экипировка теряет защитные свойства при неправильной эксплуатации: резина стареет, ткань теряет огнестойкость после многократных стирок, пластик каски деградирует под воздействием УФ.

Обязательные требования:

• одежда должна быть сухой — влажная ткань проводит ток;

• СИЗ не должны иметь разрывов, следов оплавления, загрязнения маслами;

• каски и щитки подлежат замене при механических повреждениях;

• спецодежда должна регулярно проходить осмотр и замену по регламенту предприятия.

Важно помнить: СИЗ — это последняя линия защиты. Они не заменяют обесточивание, проверку отсутствия напряжения и установку заземления. Их задача — минимизировать последствия ошибки или внештатной ситуации.

Организационные меры безопасности

Техника безопасности — это не только средства индивидуальной защиты и исправный инструмент. Даже полный комплект СИЗ не компенсирует отсутствие организационных мер. Большинство несчастных случаев в электроустановках происходит именно из-за нарушений порядка допуска к работам, неправильной координации персонала или ошибочного включения оборудования.

Организационные мероприятия — это первый и обязательный уровень защиты.

Перед началом работ в ВРУ или ГРЩ необходимо выполнить комплекс процедур.

Работы в электроустановках выполняются:

• по наряду-допуску;

• по распоряжению;

• в порядке текущей эксплуатации (для ограниченного перечня операций).

Наряд-допуск фиксирует:

• место и характер работ;

• состав бригады;

• ответственных лиц;

• меры безопасности;

• границы рабочей зоны.

Без оформленного допуска выполнение работ запрещено, даже если щит кажется полностью обесточенным.

Обязательно назначаются:

• лицо, выдающее наряд;

• ответственный руководитель работ (при необходимости);

• производитель работ;

• допускающий;

• наблюдающий (если требуется по условиям).

Четкое распределение ответственности исключает ситуацию, когда «каждый думает, что отключил кто-то другой».

Обесточивание включает:

• отключение вводного аппарата;

• отключение секционных выключателей;

• проверку положения автоматов и рубильников;

• механическую фиксацию приводов (при необходимости).

Важно помнить: отключение автомата не гарантирует отсутствие напряжения. Возможны:

• обратные питания;

• ошибки в схеме;

• неправильная маркировка;

• межсекционные связи.

После отключения необходимо проверить отсутствие напряжения исправным указателем.

Применяется правило:

1. Проверить прибор на заведомо работающей цепи.

2. Проверить отключенную цепь.

3. Снова проверить прибор.

Это исключает работу неисправного индикатора.

Переносное заземление защищает персонал от:

• случайной подачи напряжения;

• ошибочного включения;

• наведенного напряжения;

• остаточного заряда.

Заземление устанавливается после проверки отсутствия напряжения и снимается последним.

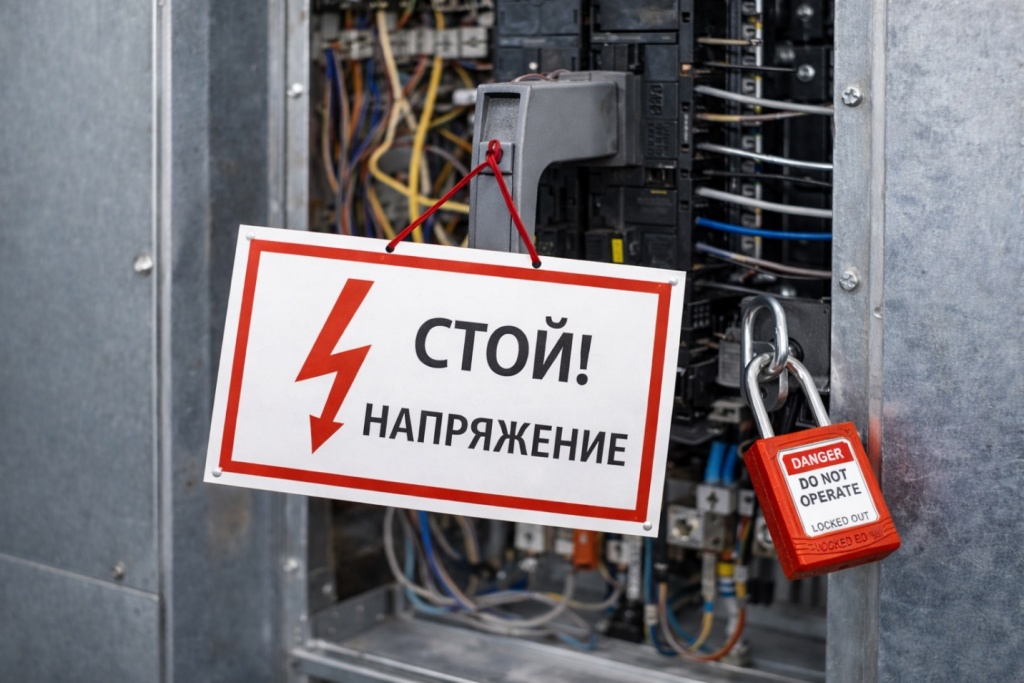

На приводах коммутационных аппаратов вывешиваются плакаты:

• «Не включать — работают люди»;

• «Работать здесь»;

• «Стой! Напряжение».

Плакаты и ограждения предотвращают случайное вмешательство посторонних лиц и ошибочную подачу напряжения.

Почему организационные меры критически важны

Даже при наличии диэлектрических перчаток, коврика и исправного инструмента риск остается, если:

• отсутствует четкий допуск;

• не установлено заземление;

• не вывешены плакаты;

• границы рабочего места не определены.

Работы без наряда-допуска недопустимы.
Это не формальность, а обязательное требование промышленной безопасности.

Последовательность безопасной подготовки рабочего места

Для наглядности последовательность действий выглядит так:

1. Оформить наряд-допуск.

2. Назначить ответственных.

3. Обесточить оборудование.

4. Проверить отсутствие напряжения.

5. Установить переносное заземление.

6. Оградить рабочее место и вывесить плакаты.

7. Допустить бригаду к работе.

Только после выполнения всех пунктов можно приступать к монтажу, обслуживанию или ремонту в ВРУ и ГРЩ.

Периодичность испытаний и поверки

Средство защиты	Периодичность
Диэлектрические перчатки	1 раз в 6 месяцев
Диэлектрические боты	1 раз в 12 месяцев
Коврики	По регламенту и при повреждениях
Указатели напряжения	Согласно паспорту
Переносные заземления	1 раз в 12 месяцев
Изолирующий инструмент	Регулярный осмотр

Перед каждым применением — визуальный контроль.

Типичные нарушения в электрощитовых

Практика показывает, что наиболее частые проблемы:

• устаревшие автоматы;

• отсутствие селективности;

• перегрев шин;

• нарушение заземления;

• самодельные доработки.

Даже при наличии полного комплекта защиты электрика опасность сохраняется, если щит выполнен с нарушениями.

Почему безопасность начинается с качества щита

Компания Электромол изготавливает ВРУ и ГРЩ с соблюдением ГОСТ, ПУЭ и требований промышленной безопасности.

Это включает:

• расчет токов короткого замыкания;

• правильный подбор автоматов;

• проверку изоляции;

• заводские испытания;

• контроль качества сборки.

Качественное оборудование снижает риск дуговых замыканий, перегрева и аварий.

Чек-лист перед открытием ВРУ или ГРЩ

Перед началом работ убедитесь:

• получен допуск;

• оборудование обесточено;

• проверено отсутствие напряжения;

• установлено переносное заземление;

• надеты диэлектрические перчатки;

• уложен коврик;

• инструмент маркирован;

• приборы поверены;

• спецодежда сухая и исправная.

Заключение

Средства индивидуальной защиты электрика — это обязательный минимум. Но реальная безопасность достигается только при сочетании:

• исправных СИЗ;

• квалифицированного персонала;

• регулярных испытаний;

• современного, правильно собранного щитового оборудования.

Если вашему объекту требуется модернизация или изготовление нового ВРУ либо ГРЩ, рационально начать с качественного заводского решения.

Перейдите в каталог ВРУ или запросите расчет проекта у менеджера компании «Электромол». Надежное оборудование — это фундамент безопасной работы и бесперебойного электроснабжения вашего предприятия.
