Как выбрать корпус электрощита

В корпус электрощита спрятано «сердце» всей проводки. Может показаться, что выбор защитного ящика – непринципиальный момент, однако это не так. Наружная часть также важна, как и то, что спрятано внутри.

Чтобы избежать риска аварийных ситуаций, нужно разобраться, какой материал корпуса подойдет для конкретного случая. Сегодня производители предлагают корпуса из двух материалов: пластик и металл, сравним их характеристики.

Преимущества пластиковых корпусов щита

Часто коробки из пластика выбирают для установки в помещении, потому что они выглядят более эстетично и легче вписываются в обстановку квартиры. Обычно их делают из термопластичных полимеров или полиэстера. Последний включает стекловолоконное армирование, отличается огнеупорностью и самозатуханием. В итоге шкафы из полиэстера получаются антивандальными, что позволяет размещать их даже на улице.

Исследования показали, что полиэстеровые щиты IP55 не только огнеупорные, но также выдерживают ударную энергию 20 Дж – это равно упавшей с высоты полуметра пятикилограммовой гире.

Еще один существенный плюс корпусов из пластика – невысокая стоимость. И дело не только в цене на материал относительно металла. При установке такого корпуса щитка не нужно заземление, а это исключает траты на покупку дополнительных материалов, а также экономит время монтажных работ.

Также у короба из пластика больше вариативности в плане исполнения. Например, есть модели, оснащенные окошком или прозрачной дверцей.

Преимущества металлических корпусов для электрических щитов

Традиционно более распространены оболочки из металла. Им характерна прочность такой степени, какой нет ни у каких других аналогов.

Коробы делают из стальных листов или сортового проката с разной толщиной: от 0.8 до 2 миллиметров. Корпус покрывают порошковой краской, которая также служит своеобразным уплотнителем и выравнивает поверхность, делая ее более привлекательной визуально.

Обычно на дверце предусматривают замок, который позволяет исключить проникновение внутрь щитка посторонних людей. Иногда конструкция имеет окошко на лицевой стороне, через которое снимать показания счетчиков можно без открывания дверцы.

У металлических корпусов щита широкая область применения, так как они изготавливаются во всевозможных формфакторах: навесные, напольные, встраиваемые. Также стальные шкафы более вместительные, чем их пластиковые аналоги, и могут содержать более 72 модулей.

Что важно учесть при выборе

Габариты

Рассмотрим подробнее вопрос вместимости контейнеров. Модульное оборудование включает разные аппараты: выключатели, реле, дифференциальные автоматы, устройства защитного отключения, счетчики электроэнергии. Зачастую первоначальную комплектацию приходится немного менять, возможно, дополнять новым оборудованием, для чего понадобится дополнительное место. Из этого следует важное правило – нужно оставлять запас пространства на случай доукомплектации.

Обычно для габаритных щитков выбирают стальную основу, так как она способна вместить больше модулей. Преимущественно такие объемы предусматривают на нежилых объектах. Пластиковые корпуса электрощитов, напротив, чаще устанавливают в жилых помещениях, например, среднестатистическая городская квартира потребует от 25 до 30 единиц модульного оборудования.

Количество, место размещения и мощность точек энергопотребления рассчитывают еще на этапе строительного проекта – именно тогда нужно планировать оснащение и выбирать тип основания щитка.

Место установки

Важно учитывать, что уличное электрощитовое оборудование терпит воздействие перепада температур, влажности, а также обильных осадков. Корпус должен быть надежным и иметь антивандальное исполнение.

Стойкими к взломам, ударам и коррозии считаются металлические электрощиты. На корпус из металла легко установить дополнительные аксессуары, в том числе доступны замки разного класса.

Следующие по устойчивости к агрессивной среде – полиэстеровые корпуса, армированные стекловолокном. Они пригодны для эксплуатации под открытым небом в суровых условиях.

Изделия из АВС-пластика или поликарбоната подходят для использования в жилых, коммерческих и промышленных зданиях. Они не имеют антивандальных свойств, теряют прочность при минусовых температурах, покрываются трещинами и становятся хрупкими. Зато такие варианты лаконично выглядят, мало весят, исполняются в разном дизайне.

Способы монтажа

• Навесной. Такой вариант установки легко осуществим, так как при нем возможен монтаж на любую вертикально ориентированную поверхность. Все внутреннее оснащение остается в легком доступе, также сохраняется возможность ввода силового кабеля и вывода цепей к электрическим приемникам.

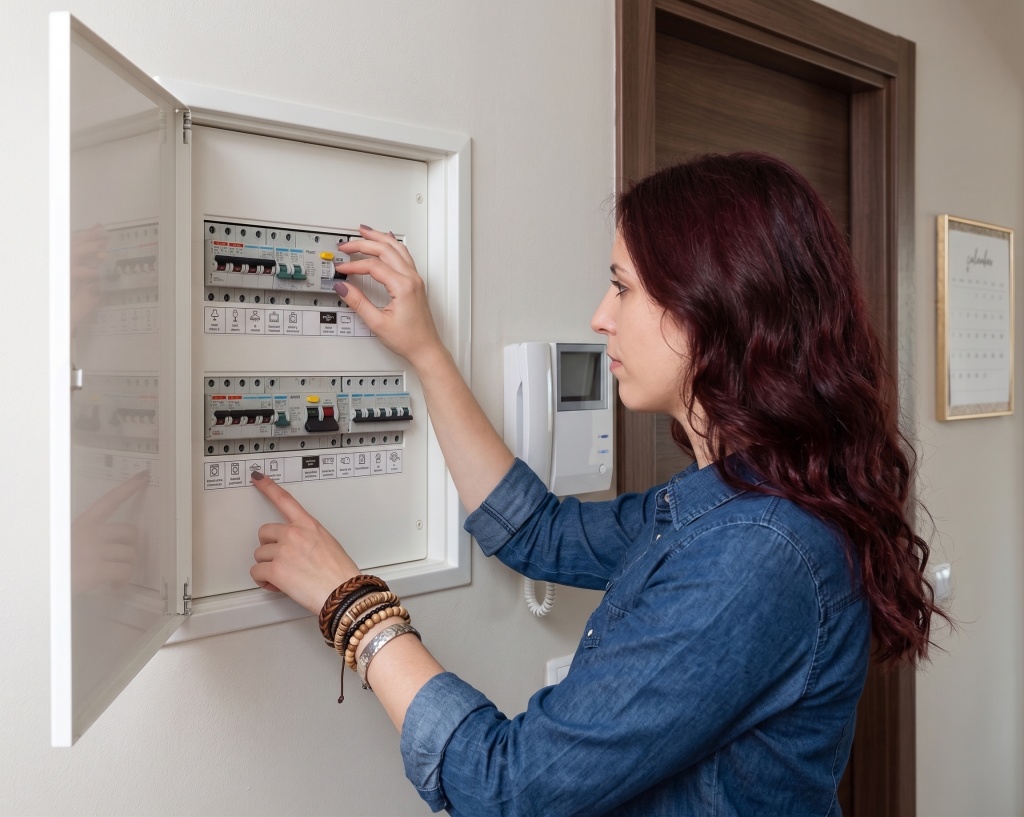

• Встраиваемый. Утопленный в нишу щиток не занимает место, выглядит лаконично. Однако такой формат имеет много ограничений. Например, установка встроенного короба невозможна, если стена выполнена из бетона, железобетона или дерева. Еще один недостаток – невозможность расширить внутренние коммуникации, так как пространство ниши строго ограничено. Тем не менее такой вариант монтажа остается востребованным в квартирах, где нет задачи установить большое количество модулей.

• Напольный. Самый простой способ установки, так как для него не требуется прорезать стену или продумывать специальные крепления. Все что нужно – специально отведенное место, которым чаще выступает техническое помещение, гараж или подвал. Напольные распределительные щитки обычно имеют больше места для расширения и дополнения оборудованием.

Наружная защита

В рамках международной классификации электрощиты разделяют по стойкости (IP) к воздействию влаги и пыли. После обозначения степени защиты указываются две цифры, где первая обозначает устойчивость к твердым частицам, а вторая – к влаге.

В маркировке это выглядит так: IP20. К слову, такая защитная степень достаточна для сухих помещений. Если корпус соответствует IP44, то он будет устойчив к влажности, однако не выдержит прямое попадание воды. То есть, такой короб подойдет для установки внутри влажных помещений. Степень защиты 54 и выше подойдет для монтажа на улице, так как корпус будет способен выдержать воздействие осадков.

Важные нюансы

Важно подходить к выбору корпуса щитка всесторонне, учитывать количество и тип встраиваемого в него оборудования. Например, если он содержит электрическое оборудование, призванное передавать информацию посредством радиосигнала, GSM-модуля или Wi-Fi, то металлическая оболочка может хуже справляться с передачей сигнала.

Еще один важный момент – пожароопасность. Ее получится избежать, если установить оборудование и короб грамотно, а вот материал корпуса роли не играет. Некоторые привыкли считать, что именно металл надежен в вопросе пожарной безопасности. Это так, но пластиковые боксы также делают из негорючего материала, поэтому ни металл, ни пластик не могут провоцировать воспламенение.

Установка электрощита – ответственная задача. Нужно учесть множество нюансов, предусмотреть возможность расширения, ведь устройство рассчитано на десятилетия, а в будущем может появиться новая техника, которая потребует установку дополнительных автоматов. Специалисты учтут все нюансы, перспективу к расширению и составят оптимальную схему проводки.
