Модернизация электросетей старого здания: когда и зачем менять энергосеть

Электросети в старых зданиях часто не соответствуют современным требованиям по мощности, безопасности, надежности. Износ кабелей, перегрузки, частые срабатывания автоматов, устаревшие нормы – все это сигнализирует о необходимости модернизации. Реконструкция системы электроснабжения включают обследование сети, проектирование, замену кабелей и шин, установку современных щитов (ГРЩ, ВРУ), автоматов, АВР, систем учета и защиты. Все проводится в соответствии с актуальными нормами – ПУЭ, СП, ГОСТ, федеральными законами.

Когда реконструкция или модернизация обязательна

Существует ряд четких индикаторов и ситуаций, когда обновление становится обязательным условием для безопасной и эффективной эксплуатации здания. Ниже перечислим основные причины, по которым модернизация электросетей старого здания становится необходимостью.

• Сигналы из эксплуатации. Частое срабатывание автоматических выключателей (автоматов), перегрев шин, ощутимое падение напряжения на удаленных вводах говорят о перегрузке, износе проводки, недостаточном сечении питающих кабелей и потенциальной опасности возникновения короткого замыкания или пожара.
• Новые требования нормативов. Нормативная база в сфере электроэнергетики постоянно обновляется, и старые здания могут не соответствовать современным требованиям. Согласно п. 1.1.2 ПУЭ изд. 7, при реконструкции электроустановок необходимо приводить их в соответствие с действующими правилами. СП 256.1325800.2016 устанавливает обязательные требования к проектированию и монтажу электроустановок реконструируемых зданий. Федеральный закон 384-ФЗ «Технический регламент о безопасности зданий и сооружений» и 123-ФЗ «Технический регламент о требованиях пожарной безопасности» создают правовые рамки, нарушение которых влечет административную и уголовную ответственность.
• Изменение категории надежности электроснабжения. Если в здании планируется внедрение ИТ-инфраструктуры (серверные, дата-центры), современного лифтового оборудования, сложных систем безопасности (пожарная сигнализация, видеонаблюдение, контроль доступа) и другого критически важного оборудования, требующего бесперебойного электроснабжения, то необходимо повысить категорию надежности электроснабжения. Это, в свою очередь, требует модернизация электрических сетей для обеспечения резервирования и повышения устойчивости к перебоям в электропитании.
• Переход на новые уровни напряжения (до 110 кВ). При значительном увеличении потребляемой мощности, например, при расширении производства или установке мощного оборудования, сетевая организация может потребовать перехода на более высокий уровень напряжения. Это связано с необходимостью снижения потерь в сети и обеспечения стабильного электроснабжения. Такой переход неизбежно влечет за собой полную реконструкцию электросетей здания, включая установку нового трансформаторного оборудования и прокладку новых кабельных линий.

Своевременная оценка состояния электросетей и их соответствия современным требованиям – залог безопасности и эффективной работы любого здания. Решение о переустройстве электроснабжения должно приниматься на основе анализа текущего состояния, планируемых изменений в эксплуатации и требований нормативных документов.

Нормативные документы и стандарты, регулирующие реконструкцию

Любая модернизация системы электроснабжения должна опираться на действующие нормативные документы, которые определяют как технические, так и юридические требования к проекту. Основным документом остаются Правила устройства электроустановок (ПУЭ, издание 7). Они содержат базовые нормы, которым должна соответствовать реконструируемая часть электросистемы – от расчета токовых нагрузок до схем подключения и защиты.

При этом ПУЭ дополняются отраслевыми сводами правил. Один из ключевых – СП 256.1325800.2016, регламентирующий проектирование и монтаж электроустановок жилых и общественных зданий, включая объекты, подлежащие реконструкции. Он описывает требования к трассировке кабелей, размещению щитов, организации заземления и молниезащиты, а также особенностям работы в зданиях различного назначения.

ГОСТ 31565–2012 регламентирует классификацию кабельных изделий по показателям пожарной опасности. При реконструкции старых сетей становится обязательным использование малодымных, нераспространяющих горение кабелей (с соответствующими маркировками согласно ГОСТ), особенно – в общественных зданиях, зонах эвакуации, шахтах лифтов и других ответственных местах.

Дополняют технические документы два федеральных закона: 384-ФЗ (технический регламент о безопасности зданий и сооружений) и 123-ФЗ (о пожарной безопасности). Они задают юридические рамки проектирования и реконструкции, включая требования по согласованию, экспертизе и приемке объекта после завершения работ.

Обследование и диагностика существующей сети</h2>

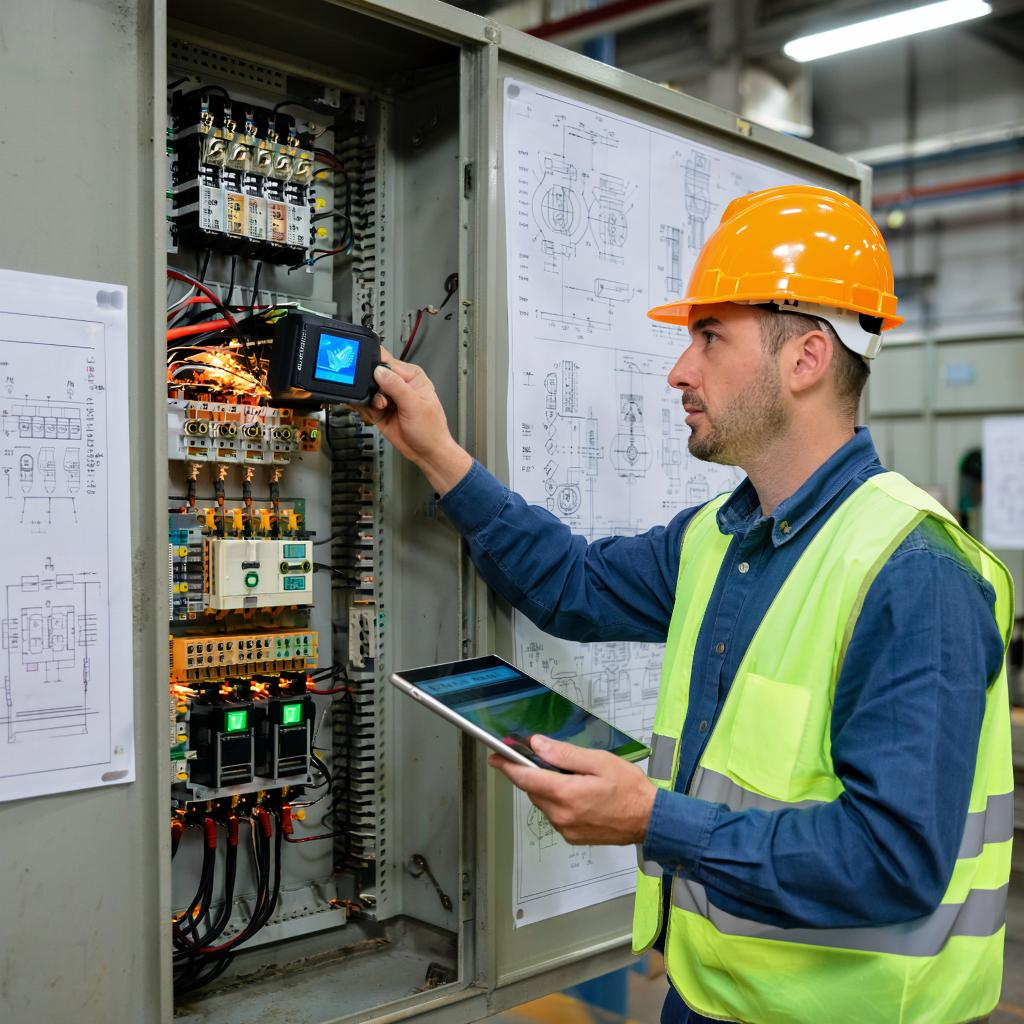

Перед началом любых проектных или монтажных работ необходимо провести полное обследование существующей электросети. Без этого невозможно ни точно рассчитать нагрузки, ни определить степень износа кабелей и оборудования. Энергоаудит начинается с комплексного технического обследования всех элементов электросети. Собираются данные о фактическом потреблении, распределении нагрузок, наличии перегрузок и пиков. На этом же этапе часто проводится термография шин и соединений – метод позволяет выявить скрытые перегревы, вызванные ослабленными контактами или устаревшими автоматами.

В обязательный перечень диагностических мероприятий до модернизации электрической системы также входят замеры сопротивления изоляции, проверка заземляющих цепей, определение фактического тока по основным магистралям. Это нужно для понимания, насколько текущая сеть соответствует требованиям безопасности и выдерживает рабочую нагрузку.

Отдельно выполняется инвентаризация и анализ схем главных распределительных щитов (ГРЩ), вводно-распределительных устройств (ВРУ), автоматического ввода резерва (АВР). Проверяется актуальность проектной документации, логика построения схем, состояние автоматических выключателей, устройств релейной защиты и коммутационной аппаратуры. Оценивается селективность срабатывания защит – один из ключевых параметров, определяющих, насколько локально будет отключаться аварийный участок без потери питания для всей системы.

Результаты обследования ложатся в основу проектных решений: от расчета мощности до выбора класса кабельной продукции и конфигурации щитового оборудования. Без проведения тщательного обследования невозможно гарантировать безопасность и эффективность модернизированной электросети.

Проект реконструкции или модернизации

После обследования объекта и сбора исходных данных, а также получения технических условий (ТУ) от сетевой организации, разрабатывается проект реконструкции электрических сетей. При этом техническое решение формируется с учетом действующих нормативных документов, требований сетевой компании, специфики объекта.

Первоначально разрабатывается поэтапная схема выполнения работ, включающая демонтаж существующих магистралей, прокладку новых кабельных трасс, монтаж щитового оборудования, подключение резервных линий и автоматических выключателей. При этом проект предусматривает необходимые мероприятия по технике безопасности и охране труда.

Ключевым этапом проектирования является расчет электрической нагрузки с учетом коэффициентов одновременности и запаса мощности, а также определение категории электроснабжения (I, II, III) в соответствии с нормативными документами. Категория электроснабжения напрямую влияет на архитектуру системы, необходимость резервирования и применяемое оборудование.

Особое внимание уделяется конфигурации ГРЩ, ВРУ и систем АВР. Для промышленных и административных объектов проект предусматривает секционирование шин, подключение независимых высоковольтных вводов до 110 кВ, резервные источники питания и цифровые контроллеры. Это повышает отказоустойчивость и масштабируемость электросети.

Готовый проект подлежит согласованию с сетевой организацией и поставщиком ресурсов, а также другими надзорными органами, включая Ростехнадзор. Сроки согласования зависят от сложности объекта и особенностей системы, в среднем это может занять около месяца.

Ключевые мероприятия по реконструкции

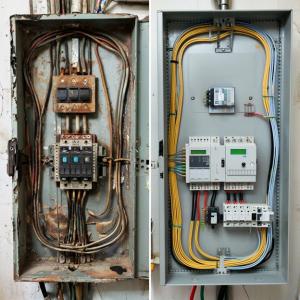

Ключевые этапы реконструкции сетей электроснабжения охватывают замену всех технически и нормативно устаревших элементов, а также внедрение современных систем управления, учета и защиты. Первое и наиболее масштабное направление – это замена силовых кабелей и шинных линий на НГ-LS или FRLS по ГОСТ 31565-2012. Параллельно проводится модернизация ГРЩ и ВРУ. Здесь применяются современные автоматические выключатели, УЗО, селективные расцепители, обеспечивающие отказоустойчивость и защиту на всех уровнях распределения. Для крупных объектов также предусматривается установка АВР, которая обеспечивает питание критически важных нагрузок при потере основного ввода.

Важным элементом реконструкции становится цифровизация. Установка систем АСКУЭ (автоматизированного учета электроэнергии) и РЗА (релейной защиты и автоматики) позволяет повысить прозрачность потребления, оперативно выявлять отклонения в параметрах сети и быстро реагировать на аварийные ситуации. Эти решения особенно актуальны для объектов с высокой энергетической плотностью – производственных площадок, медицинских учреждений, дата-центров.

Если объект подключен к сети 110 кВ, список мероприятий расширяется: выполняется замена маслонаполненных вводов на современные изоляторы, внедряются газоизолированные выключатели, монтируются устройства грозозащиты и выполняются другие работы, соответствующие требованиям сетевой компании и действующих стандартов.

Этапы строительства-реконструкции под ключ

1. На основе утвержденного проекта разрабатывается детальная рабочая документация, включающая в себя чертежи, спецификации оборудования и материалов, а также ППР. ППР определяет порядок выполнения работ, меры безопасности и другие организационные вопросы. Эти документы согласовываются с заказчиком и служат основой для проведения монтажных работ.

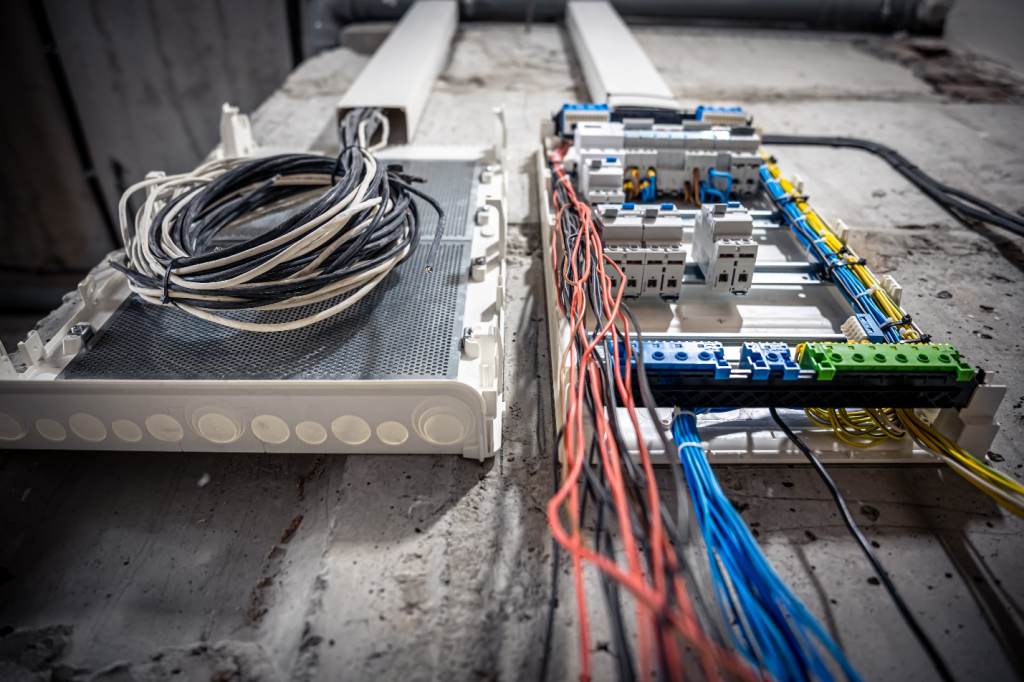

2. Демонтаж старых линий, щитового оборудования, кабельных каналов и других элементов, утративших техническую и нормативную пригодность. Все работы проводятся с соблюдением мер электробезопасности, отключением напряжения и защитой смежных участков.

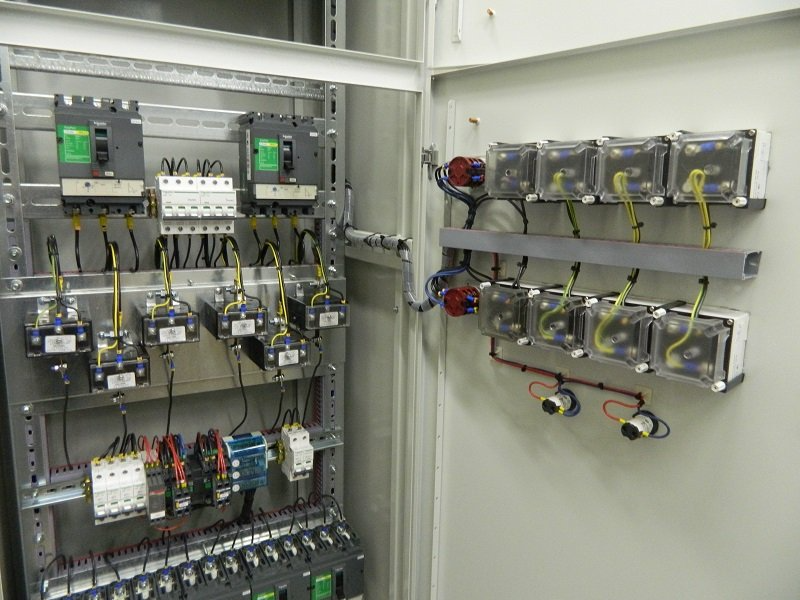

3. Монтаж новых трасс, ГРЩ, ВРУ, РП. При этом учитываются требования пожарной безопасности: разделение трасс по отсекам, прокладка по негорючим основаниям, установка кабельных проходок с противопожарными уплотнениями.

4. Выполняется пуско-наладка. Специалисты проверяют правильность подключения, проводят настройку систем АВР, АСКУЭ, релейной защиты, а также испытания по ПТЭЭП: замеры сопротивления изоляции, проверку фазировки, срабатывание защит.

5. Приемка реконструированной электросети. Оформляется исполнительная документация, объект сдается Ростехнадзору или другому надзорному органу (если требуется по категории объекта), оформляется акт ввода в эксплуатацию.

Экономический и эксплуатационный эффект

Реконструкция электрических сетей – это не только расходы, но и ощутимая экономическая выгода в перспективе. Ниже основные выгоды, которые получает собственник здания или предприятия.

• Снижение аварийности и простоев. Новое оборудование, современные системы защиты и автоматики значительно уменьшают количество нештатных ситуаций и отключений, особенно при высоких нагрузках.

• Рост энергоэффективности. Современные кабели с пониженными потерями, правильно рассчитанные нагрузки и системы АСКУЭ позволяют точно контролировать потребление и устранять «лишние» потери.

• Увеличение резервов мощности. После модернизации электрооборудования сеть становится готовой к подключению новых потребителей без необходимости локального усиления или переделки схем.

• Снижение затрат на обслуживание. Уходят в прошлое частые ремонты, ручные переключения, диагностика «на ощупь». Современные цифровые системы позволяют вести удаленный мониторинг и плановое обслуживание.

Типичные ошибки и риски</h2>

При модернизации электроснабжения допускаются ошибки, которые могут привести к негативным последствиям, от снижения надежности электроснабжения до возникновения аварийных ситуаций. Приведем наиболее распространенные ошибки, которых следует избегать.

• Игнорирование текущих требований ГОСТ 31565-2012 к кабельной продукции. Использование несоответствующих проекту или некачественных кабелей с заниженными характеристиками может привести к перегреву, возгоранию и другим аварийным ситуациям.

• Недоучет токовых нагрузок при проекте, отсутствие коэффициента запаса. При разработке проекта модернизации электрических сетей необходимо учитывать не только текущие, но и перспективные нагрузки, а также предусматривать коэффициент запаса по мощности. Недостаточный учет нагрузок может привести к перегрузке сети, срабатыванию защитных устройств и выходу оборудования из строя.

• Отказ от секционирования шин ГРЩ / ВРУ. Секционирование шин позволяет повысить надежность электроснабжения. В случае аварии на одной секции, остальные продолжат работать, обеспечивая питание потребителей. Отказ от секционирования снижает надежность системы и может привести к полному обесточиванию здания.

• Несогласованность действий с сетевой компанией при реконструкции электрической сети 110 кВ. Это может привести к нарушению работы сети, отключениям электроэнергии и другим негативным последствиям. Важно своевременно получать технические условия, согласовывать проектную документацию и соблюдать все требования сетевой компании.

Предотвращение этих и других ошибок требует привлечения к выполнению работ квалифицированных специалистов, имеющих опыт в модернизации электросетей старых зданий. Тщательное планирование, использование качественных материалов и оборудования, а также строгое соблюдение требований нормативных документов – залог успешной и безопасной реконструкции.

FAQ для инженеров-проектировщиков

Какие разделы ПУЭ обязательны к применению при реконструкции старых сетей?

При реконструкции старых сетей, прежде всего, обязателен к применению раздел 1.1 (общие положения), а также все разделы, касающиеся типа объекта (например, главы 7.1, 7.3, 7.5 для жилых и общественных зданий). При реконструкции обязательным становится выполнение требований в полном объеме, независимо от года постройки здания.

Как обосновать замену алюминиевых магистралей на медные в технико-экономическом расчете?

Медные кабели обеспечивают меньшие потери, лучше держат перегрузки, имеют больший срок службы и выше пожарную устойчивость. В ТЭО можно ссылаться на снижение эксплуатационных затрат, соответствие ГОСТ 31996‑2012 и пожарным требованиям ГОСТ 31565‑2012.

Нужно ли всегда ставить АВР после реконструкции?

Если объект относится к I или II категории электроснабжения – да, установка АВР обязательна. Для III категории – по усмотрению проектировщика и заказчика, в зависимости от наличия резервного ввода и критичности нагрузки.

Какие кабельные индексы по ГОСТ 31565-2012 допустимы для открытой прокладки по несгораемым основаниям?

Для открытой прокладки по бетонным, кирпичным, металлическим и другим НГ-основаниям внутри зданий допускаются кабели с индексами:

• ВВГнг(A)-LS;

• ВВГнг(B)-LS;

• ППГнг(A)-HF;

• КПСнг(A)-FRLS.

Заключение

Модернизация старой электросети – это не просто замена проводки, а комплексное переустройство электрических сетей с учетом современных норм, растущих нагрузок, требований пожарной безопасности. Своевременная реконструкция – это инвестиция в будущее, сокращающая эксплуатационные затраты, повышающая надежность, особенно при интеграции современных ГРЩ, ВРУ, АВР и цифровых систем учета. Это гарантия безопасной и эффективной работы энергосистемы здания.
