Основные компоненты ВРУ: автоматы, УЗО, реле и счетчики

Введение: ВРУ как фундамент энергосистемы объекта

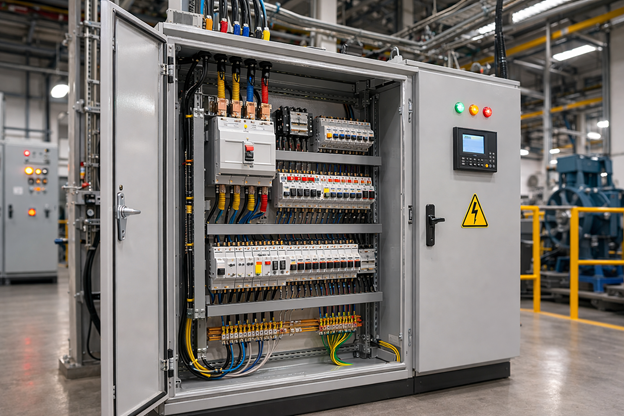

Вводно-распределительное устройство (ВРУ) является точкой ввода электроэнергии на объекте и одновременно узлом распределения мощности по внутренним линиям. В энергетической инфраструктуре предприятия оно располагается между трансформаторной подстанцией и конечными потребителями.

С инженерной точки зрения ВРУ - это система взаимосвязанных элементов: аппараты защиты, учет электроэнергии, релейная автоматика, шинная разводка и система заземления. Комплектация ВРУ должна соответствовать требованиям ПУЭ 7-е издание, ГОСТ Р 51732, а также учитывать категорию надежности электроснабжения объекта.

В промышленной эксплуатации ВРУ выполняет несколько критических функций:

• защита сети от короткого замыкания и перегрузки
• защита персонала от токов утечки
• коммерческий учет электроэнергии
• контроль параметров сети
• распределение мощности по секциям

Неверный выбор аппаратов защиты ВРУ может привести к отказу селективности, отключению всего объекта при локальной аварии или повреждению шинных сборок при КЗ.

Производственные предприятия, логистические комплексы и строительные объекты используют вводные панели и шкафы ВРУ, которые проектируются под конкретную нагрузку. Примеры таких решений представлены на странице:
https://elektromol.ru/shobor/vru/

Компания Электромол выпускает промышленное вводно-распределительное устройство оборудование с учетом категории размещения УХЛ4, степени защиты IP и расчетной электродинамической стойкости шин.

B2B-вывод: корректная комплектация ВРУ снижает вероятность аварийных отключений и защищает капитальные вложения в электроинфраструктуру объекта.

Силовая защита: автоматические выключатели

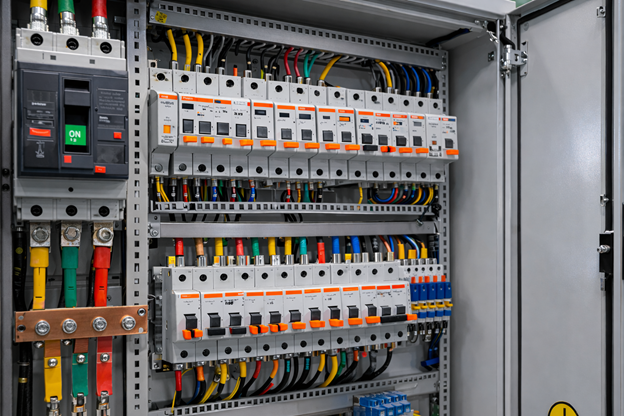

Автоматический выключатель является базовым элементом системы защиты ВРУ. Его задача - отключение цепи при перегрузке или коротком замыкании.

Основные параметры автоматов в составе ВРУ

Номинальный ток (In)
Определяет допустимый рабочий ток линии. Выбирается на основании расчетной мощности и сечения кабеля.

Время-токовая характеристика (B, C, D)
Характеризует зависимость времени отключения от кратности тока.

• B - для линий с минимальными пусковыми токами
• C - универсальное применение
• D - для двигателей и оборудования с высоким пусковым током

ПКС - предельная коммутационная способность
ПКС показывает максимальный ток короткого замыкания, который выключатель способен отключить без разрушения.

Распространенные значения:

• 6 кА
• 10 кА
• 15 кА
• 25 кА и выше

Как выбрать ПКС автоматического выключателя для промышленного объекта

ПКС автоматического выключателя должна быть не ниже расчетного тока короткого замыкания в точке установки.

Расчет выполняется по параметрам трансформатора, длине кабельных линий и сопротивлению сети.

Если ток КЗ на вводе составляет 8 кА, установка автомата с ПКС 6 кА приведет к разрушению аппарата при аварии.

Расцепители автоматического выключателя

Автомат содержит два основных расцепителя:

• тепловой - реагирует на перегрузку
• электромагнитный - реагирует на короткое замыкание

Именно комбинация расцепителей обеспечивает защиту кабельных линий и оборудования.

Селективность защиты

Для промышленных распределительных сетей важно обеспечить вертикальную селективность.

При аварии должен отключаться только ближайший автомат, а не вводной аппарат.

Это достигается:

• правильным выбором характеристик автоматов
• каскадированием аппаратов
• применением селективных вводных выключателей

Для объектов высокой мощности функции вводного распределения выполняет ГРЩ. Подробно о таких системах:
https://elektromol.ru/shobor/grshch/

B2B-вывод: корректный выбор автоматических выключателей предотвращает повреждение оборудования и исключает остановку производства из-за ложного отключения всей сети.

Дифференциальная защита: УЗО vs АВДТ

В системе защиты ВРУ используются устройства, реагирующие на ток утечки.

К ним относятся:

• УЗО
• АВДТ (дифавтомат)

Основной параметр дифференциальной защиты - номинальный дифференциальный ток утечки (IΔn).

Типовые значения:

• 10 мА
• 30 мА
• 100 мА
• 300 мА

Типы УЗО

Тип устройства определяется формой контролируемого тока утечки.

• AC - реагирует на переменный ток
• A - реагирует на переменный и пульсирующий ток
• S - селективное УЗО с выдержкой времени

Селективные УЗО типа S устанавливаются на вводе для предотвращения каскадного отключения.

В чем разница между УЗО и дифавтоматом в составе ВРУ

Прямой ответ:
УЗО контролирует только дифференциальный ток утечки и требует установки автоматического выключателя. АВДТ объединяет автоматический выключатель и УЗО в одном корпусе.

Когда используется связка «автомат + УЗО»

Такое решение применяется:

• при необходимости гибкого выбора номиналов
• при построении селективной защиты
• в распределительных панелях

Когда используется АВДТ

Дифавтомат применяется:

• на отдельных линиях
• в ограниченном пространстве шкафа
• при необходимости сократить количество аппаратов

B2B-вывод: правильная конфигурация дифференциальной защиты снижает риск пожара и поражения персонала электрическим током.

Учет электроэнергии: метрология и мониторинг

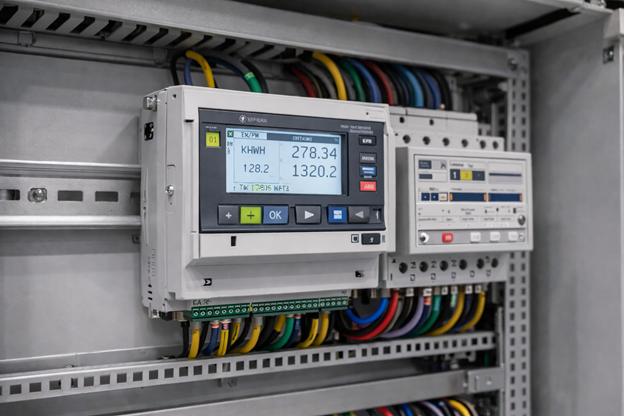

Счетчик электроэнергии в составе ВРУ выполняет функцию коммерческого учета.

Основные характеристики счетчиков

Класс точности
Для коммерческого учета применяются классы:

• 0.2s
• 0.5s
• 1.0

Чем ниже значение класса точности, тем выше метрологическая точность измерения.

Многотарифность
Позволяет учитывать электроэнергию по различным временным зонам.

Это важно для предприятий, использующих ночные тарифы.

Интерфейсы связи
Современные счетчики поддерживают:

• RS-485
• Ethernet

Через эти интерфейсы данные передаются в систему АСКУЭ.

Зачем бизнесу удаленный мониторинг электроэнергии

Интеграция счетчиков в АСКУЭ позволяет:

• контролировать энергопотребление
• анализировать нагрузку
• выявлять несанкционированные подключения

Также система помогает оптимизировать режим работы оборудования.

B2B-вывод: цифровой учет электроэнергии снижает эксплуатационные расходы и позволяет управлять энергопотреблением предприятия.

Релейная автоматика: «мозги» вводного устройства

Релейная автоматика контролирует параметры сети и предотвращает повреждение оборудования.

Реле контроля фаз

Определение:
Реле контроля фаз - это устройство, контролирующее наличие фаз, последовательность фаз и перекос напряжения.

Оно отключает нагрузку при:

• обрыве фазы
• перекосе фаз
• неправильной последовательности

Зачем нужно реле контроля фаз на вводе ВРУ

Промышленное оборудование, особенно электродвигатели, чувствительно к перекосу фаз.

При потере одной фазы двигатель начинает потреблять повышенный ток, что приводит к перегреву.

Реле контроля фаз отключает питание до повреждения оборудования.

Реле напряжения

Контролирует уровень напряжения сети.

Основные параметры:

• порог срабатывания
• гистерезис
• время срабатывания

Реле отключает нагрузку при превышении или снижении напряжения.

B2B-вывод: релейная автоматика предотвращает повреждение дорогостоящего оборудования и снижает вероятность аварийных остановок производства.

Конструктивные элементы связности

Помимо аппаратов защиты, в составе ВРУ присутствуют элементы электрической связности.

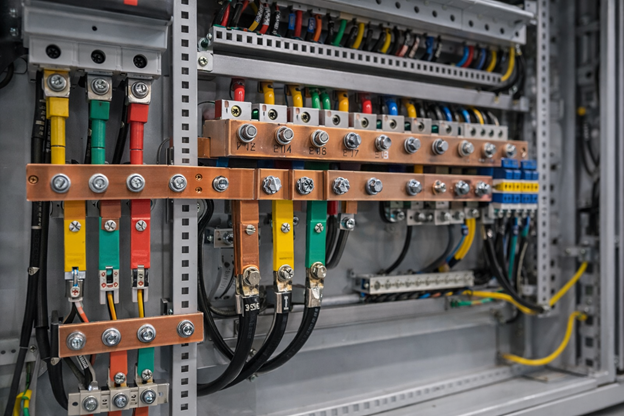

Шинная разводка

Шинные сборки выполняются из медных или алюминиевых шин.

Ключевые параметры:

• допустимый ток
• электродинамическая стойкость
• сечение шин

Ошиновка должна выдерживать токи короткого замыкания без деформации.

Распределительные блоки

Используются для подключения отходящих линий.

Они обеспечивают:

• равномерное распределение нагрузки
• удобство обслуживания

Главная заземляющая шина (ГЗШ)

ГЗШ объединяет:

• защитный проводник PE
• систему заземления здания

Внутри шкафа формируются отдельные шины:

• PE
• N

Такая структура соответствует требованиям ПУЭ.

B2B-вывод: качественная шинная система повышает надежность распределительного шкафа и снижает вероятность перегрева соединений.

Критерии выбора комплектующих для бизнеса

Выбор компонентов ВРУ должен учитывать несколько факторов.

Расчетная мощность объекта

Определяет номинальный ток вводного автомата и сечение шин.

Ток короткого замыкания

Влияет на выбор ПКС автоматических выключателей.

Категория надежности электроснабжения

Для объектов первой категории предусматриваются:

• резервные вводы
• секционирование шин

Степень защиты IP

Выбирается по условиям эксплуатации.

Для помещений обычно используется IP31 или IP54.

Преимущества промышленной сборки

Сборка ВРУ на базе сертифицированных компонентов обеспечивает:

• соответствие ГОСТ
• расчетную механическую прочность шкафа
• проверенную селективность защиты

Компания Электромол комплектует распределительные шкафы компонентами партнерских брендов и проводит проверку схемы перед производством.

B2B-вывод: профессиональная сборка ВРУ снижает риски эксплуатационных отказов и увеличивает ресурс оборудования.

Заключение и CTA

Вводно-распределительное устройство является центральным узлом энергосистемы объекта.

Его надежность определяется корректным подбором компонентов:

• автоматические выключатели
• УЗО и дифавтоматы
• реле контроля параметров сети
• счетчики электроэнергии
• шинная система и заземление

Проектирование ВРУ требует учета токов короткого замыкания, категории надежности электроснабжения и требований ПУЭ.

Комплексный подход к комплектации ВРУ позволяет обеспечить селективность защиты, стабильность электроснабжения и контролируемое энергопотребление предприятия.

Закажите расчет ВРУ по вашему однолинейному чертежу у инженеров Электромол.
