Отличие ВРУ от ГРЩ

Для распределения электроэнергии разработано много видов оборудования и устройств. Каждое со своими особенностями и предназначением, которые необходимо знать, чтобы правильно его использовать. Однако среди них есть те, которые сложно отличить друг от друга. Давайте разберемся, чем отличается ВРУ от ГРЩ.

Что такое ГРЩ

Согласно ПУЭ (Правила устройства электроустановок) ГРЩ, то есть главный распределительный щит – это распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Его устанавливают на вводе сразу после трансформаторов.

Что представляет собой ВРУ

ВРУ (расшифровка: вводное распределительное устройство) – совокупность конструкций, аппаратов, приборов, устанавливаемых на вводе питающей и отходящих линий в здание или в его обособленную часть. Его устанавливают после ГРЩ с целью распределения электроэнергии на конкретных потребителей.

Функции

Рассматриваемое оборудование отличается друг от друга, в основном, своей функциональной ролью. Производители создают одни и те же электрощиты, которым при монтаже присваивается конкретная роль. Нормативы предусматривают использование ВРУ как ГРЩ.

Функции этих щитов почти одинаковы, так как конкретный набор задач определяется путем установки нужных модулей. Обе версии оборудования могут учитывать потребление электроэнергии, защищать потребителей от замыканий и скачков напряжения в сети.

Основное различие заключается в их положении в иерархии системы электроснабжения. ГРЩ находится на более высоком уровне и может контролировать работу других электрических приборов, включая ВРУ. Например, модули в главном щите, могут следить за правильной работой вводного распределительного устройства и при авариях автоматически отключать их от системы, а после ликвидации проблем – снова включать.

Различия в конструкции

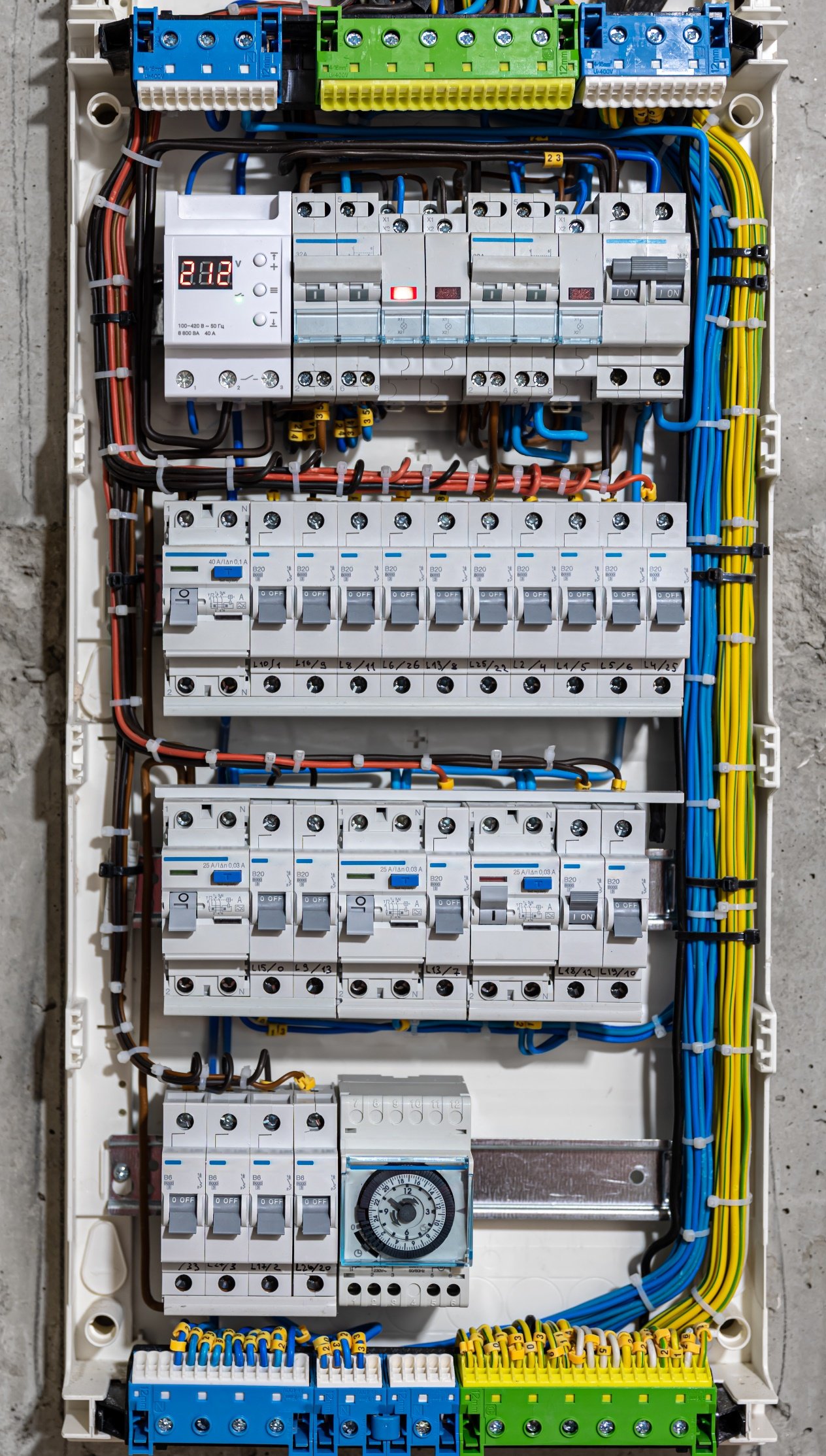

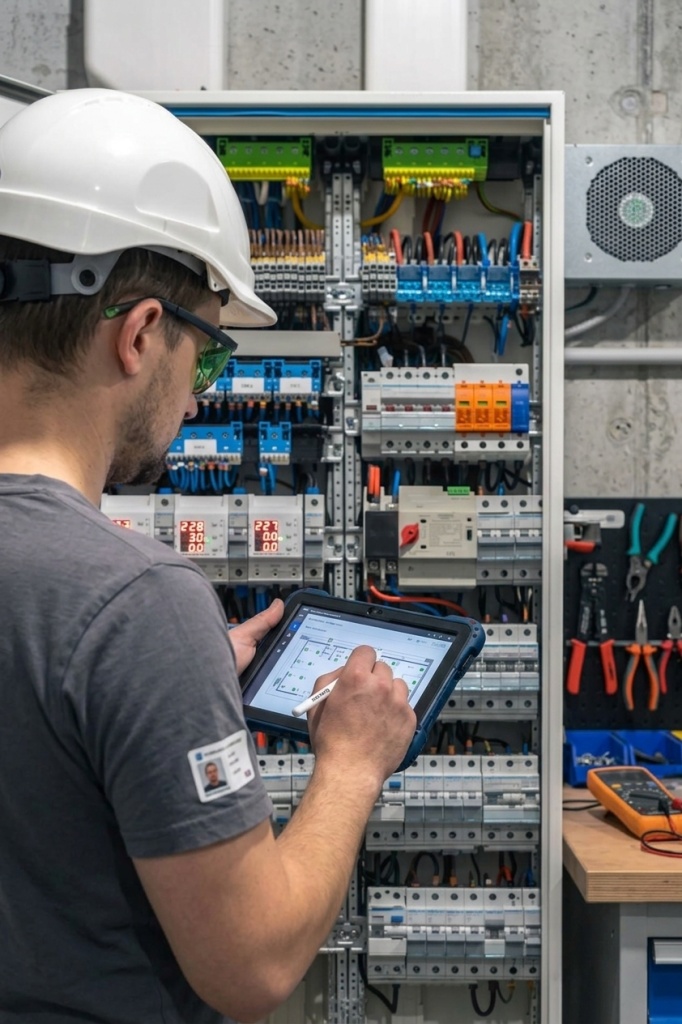

Оба варианта представляют собой металлический шкаф, в котором расположена одно- или двусторонняя панель. На нее последовательно устанавливают учетные, распределительные, защитные приборы. В зависимости от задач таких панелей может быть несколько. Количество и характеристики аппаратуры подбираются с учетом следующих параметров:

• номинальные точки линий ввода и вывода;

• номинальное напряжение сети;

• система заземления;

• степень защиты.

Одно из основных отличий ВРУ от ГРЩ это ограничение по силе тока. Для вводного распределительного устройства максимальное значение на ввод 630 А, на исходящую линию – 250 А. ГРЩ рассчитан на большие показатели, поэтому таких ограничений не имеет.

Дверь электрощита часто оснащают прозрачной пластиной, чтобы было удобно контролировать приборы, наблюдать за световыми индикаторами без открытия ящика. Так как оборудование располагают на открытом воздухе и в помещении, то собирают их в корпусах разной степени защиты (IP), а также в разных вариантах, в зависимости от климатических условий окружающей среды. Устройства вешают на стену в электрощитовой или устанавливают на пол.

Область применения

ВРУ устанавливают почти на всех объектах. Обязательно их монтируют в жилых зданиях. На крупных объектах с большой мощностью, таких как промышленные предприятия, торговые центры, гостиницы, требуется главный распределительный щит с функциями учета, ввода, распределения электроэнергии.

Подведем итог

По сути, вводное распределительное устройство и главный распределительный щит – это понятия, относящиеся к одному и тому же типу электрооборудования с одинаковым назначением. Тем не менее – это не синонимы. Указание того или иного названия в проекте и на самом щите зависит от того, что необходимо подчеркнуть – предназначение устройства (ГРЩ как главное ВРУ) или отношение его к определенному типу оборудования (ВРУ – название изделия). В этом и заключается существенная разница между этими понятиями.
