Профилактическое обслуживание ВРУ и ГРЩ: нормативные требования, график и порядок проведения работ

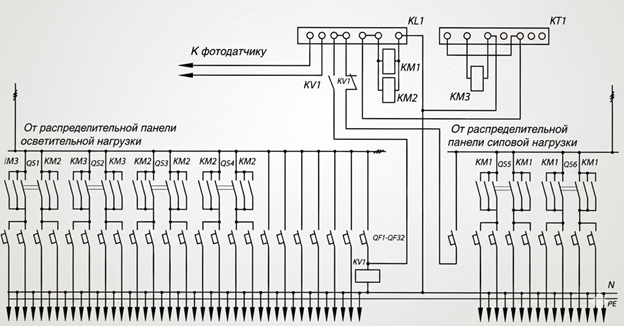

Вводно-распределительное устройство (ВРУ) и главный распределительный щит (ГРЩ) – элементы системы электроснабжения промышленных, коммерческих, общественных объектов. Они предназначены для приема электрической энергии от внешней сети, распределения ее по потребителям, обеспечения защиты цепей. ВРУ и ГРЩ включают в себя автоматические выключатели, УЗО, счетчики, контакторы, реле, шинные сборки, элементы заземления. От исправности этих узлов зависит безопасность всего электрооборудования предприятия.

В процессе эксплуатации внутри щитовых накапливается пыль, повышается влажность, образуется конденсат, происходит естественное старение изоляции, постепенное окисление контактных соединений. Даже небольшое ухудшение качества контакта приводит к локальному перегреву, риску короткого замыкания и, как следствие, пожару. Поэтому профилактическое обслуживание ВРУ и ГРЩ – обязательное требование ПТЭЭП и ключевой элемент безопасной эксплуатации электроустановок.

Планово-предупредительный ремонт существенно снижает вероятность внезапных аварий, повышает надежность электроснабжения, позволяет своевременно выявлять дефекты, не дожидаясь выхода оборудования из строя. В отличие от аварийного ремонта, превентивный подход обеспечивает устойчивость работы распределительных устройств, а также защищает персонал от электротравм. Регулярный анализ результатов осмотров позволяет отслеживать тенденции деградации оборудования, планировать замену узлов заранее, что особенно важно для объектов с непрерывным технологическим процессом.

Нормативная база: ПТЭЭП, ПУЭ, ГОСТ

Эксплуатация и организация обслуживания электроустановок в России регламентируется комплексом нормативных документов. Основные требования собраны в ПТЭЭП, ПУЭ, ГОСТах, которые определяют периодичность проверок, обязанности персонала, минимальный перечень проводимых мероприятий.

• ПТЭЭП (Приказ Минэнерго № 811 от 12.08.2022) – основной документ. Он устанавливает требования к техническому состоянию электрооборудования, периодичность обслуживания электроустановок, квалификацию персонала, а также порядок выполнения осмотров. Конкретная периодичность определяется владельцем электроустановки в графике планово-предупредительных работ.
• ПУЭ (Правила устройства электроустановок, 7-е издание) задают нормы по устройству ВРУ/ГРЩ, включая требования к заземляющим устройствам, защитным аппаратам, качеству монтажных соединений, маркировке. ПУЭ обязывает регулярно контролировать состояние защитных устройств, целостность изоляции, работоспособность систем заземления.
• ГОСТ 30331.1-2013 (IEC 60364-6) устанавливает правила обслуживания и эксплуатации электроустановок: визуальный контроль, измерения сопротивления изоляции, тестирование защитных аппаратов, оценку работоспособности электрических линий. Документ рекомендует определять периодичность с учетом условий эксплуатации, типа установки, внешних воздействий, но не реже одного раза в год.

Таблица 1. Общие рекомендации по периодичности проверок

Документ	Основное требование	Периодичность
ПТЭЭП	Вводные устройства до 1 кВ	Регламентное ТО – 2 раза в год
ПУЭ	Контроль защиты и заземления	Ежегодно
ГОСТ 30331.1	Периодические проверки	Не реже 1 раза в год

Периодичность обслуживания ВРУ/ГРЩ

Нормативные документы (ПТЭЭП, ПУЭ) не устанавливают строго фиксированной периодичности ежедневного, ежемесячного или полугодового обслуживания электроустановок. Конкретный график утверждается ответственным за электрохозяйство организации.
 Ниже приведена рекомендуемая и широко применяемая на практике система ТО, основанная на требованиях ПТЭЭП, ПУЭ, а также требованиях типовых регламентов эксплуатации.

Ежедневное (оперативное) обслуживание

Ежедневные проверки проводятся оперативным персоналом с группой допуска не ниже III и направлены на своевременное выявление признаков неисправностей. В рамках оперативного обслуживания выполняется:

• осмотр корпусов, автоматов, светильников на предмет повреждений;
• проверка отсутствия посторонних предметов вблизи электрооборудования;
• контроль показателей напряжения, тока по приборным панелям;
• измерение температуры в помещении электроустановки (норма: не выше +40°С при отсутствии принудительной вентиляции);
• проверка положения коммутационных аппаратов по оперативной схеме;
• контроль работы сигнализации, аварийной индикации;
• проверка работы вентиляции;
• контроль отсутствия посторонних запахов (гари, оплавленной изоляции).

Важная часть ежедневного контроля – отслеживание тенденций. Например, если температура в помещении щитовой постепенно растет в течение недели, это может указывать на ухудшение вентиляции. Еще один важный аспект – анализ состояния автоматов по индикации: изменение положения рукоятки, потемнение корпуса, редкие ложные срабатывания. Оперативный персонал ведет краткие записи в журнале, что позволяет фиксировать даже мелкие отклонения, которые позже помогают в диагностике. В условиях постоянной нагрузки предприятия ежедневные осмотры становятся фильтром, который выявляет 60−70% потенциальных неисправностей еще до регламентного ТО.

Ежемесячное (профилактическое) обслуживание

Ежемесячные осмотры и обслуживание электроустановок включают расширенный список работ. При обесточенном оборудовании выполняются:

• очистка внутренних поверхностей от пыли, загрязнений с применением специальных моющих средств и инвентаря;

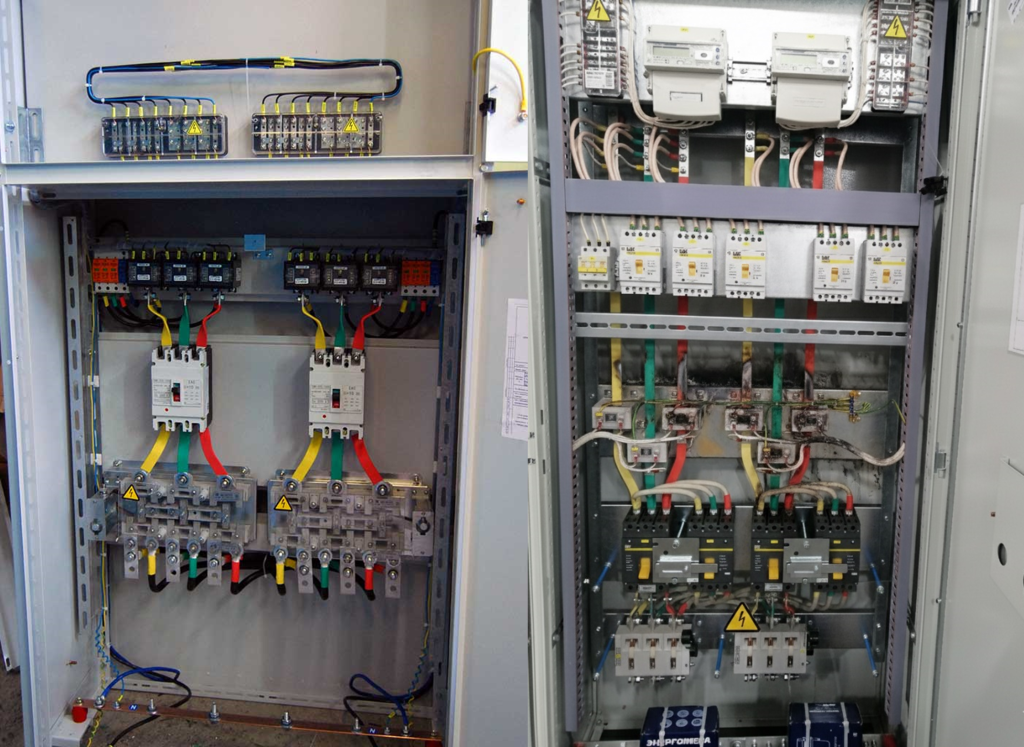

• детальный осмотр контактных соединений на предмет окисления, образования нагара или изменения цвета металла;
• проверка затяжки всех болтовых соединений токопроводящих частей с использованием динамометрического ключа;
• осмотр проводников на наличие следов оплавления изоляции, потемнения или деформации;
• проверка целостности защитных экранов, крышек, шкафов;
• контроль наличия предупреждающих плакатов;
• проверка состояния уплотнений кабельных вводов.

Ежемесячное обслуживание выполняет электромонтер с группой допуска не ниже III под руководством ответственного за электрохозяйство. Работы проводятся по утвержденным чек-листам с фиксацией результатов в журнале технического состояния.

Полугодовое (регламентное) обслуживание

Раз в полгода выполняют все операции ежемесячного ТО, дополненные измерениями и углубленной диагностикой:

Периодичность: два раза в год, оптимально весной (март-апрель) и осенью (сентябрь-октябрь) перед началом отопительного сезона. Кто выполняет обслуживание электроустановок: электромонтер с группой допуска IV-V, прошедший обучение по программе технической эксплуатации распределительных устройств.

Ежегодное (техническое) обслуживание

Ежегодное техническое обслуживание представляет собой наиболее полный комплекс диагностических и профилактических мероприятий. Оно включает не только операции полугодового ТО, но и расширенный перечень работ, среди которых:

• проверка всех защитных устройств, реле защиты;
• испытание цепей управления, сигнализации, блокировок;
• проверка исправности электрических счетчиков (целостность пломб, отсутствие самохода, соответствие показаний нагрузке);
• проверка конденсаторных установок компенсации реактивной мощности (при наличии): измерение емкости и сопротивления изоляции;
• актуализация однолинейной схемы электроснабжения объекта с внесением всех изменений, произведенных в течение года;
• проверка наличия и актуальности информационных табличек, инструкций по эксплуатации, журналов учета.

Правила обслуживания электроустановок требуют оформления наряда-допуска на выполнение работ повышенной опасности. Работа выполняется электромонтером с группой допуска IV−V. По результатам составляется технический отчет с приложением протоколов измерений, который хранится в архиве предприятия не менее трех лет.

Таблица 2. Сводная таблица периодичности ТО

Вид обслуживания	Периодичность	Основные работы	Персонал
Ежедневное	1 раз в сутки	Визуальный осмотр, контроль параметров	Операционный
Ежемесячное	1 раз в месяц	Очистка, проверка контактов, затяжка	Электромонтер III гр.
Полугодовое	2 раза в год	Проверка ГЗШ, сопротивления заземления	Электромонтер IV-V гр.
Ежегодное	1 раз в год	Полный комплекс, испытания, документирование	Электромонтер IV-V гр.

Составление графика ПР

График планово-предупредительного ремонта (ППР) – организационный документ, определяющий порядок выполнения осмотров электроустановок и ремонта электрооборудования на календарный год. Универсальной, законодательно утвержденной формы графика не существует – каждое предприятие разрабатывает его под свои условия эксплуатации, специфику оборудования, организационную структуру. Правильно составленный график ПР обеспечивает равномерную загрузку персонала, предотвращает пропуск сроков обслуживания, позволяет планировать остановки технологического оборудования с минимальным ущербом для производства.

Основные принципы составления графика ППР

Этапы разработки графика ППР

• Сбор исходной информации. На первом этапе проводится инвентаризация всех ВРУ и ГРЩ объекта с составлением полного перечня, в котором указываются инвентарные номера, места установки, типы оборудования. Анализируются результаты ПР за предыдущий год для выявления проблемных объектов, требующих повышенного внимания. Формируется папка с техническими паспортами, однолинейными схемами, протоколами испытаний. Фиксируются особенности работы оборудования, такие как высокая нагрузка, агрессивная среда или повышенная влажность, которые могут влиять на сроки обслуживания.
• Определение периодичности и объемов работ. На основе собранной информации каждая единица оборудования распределяется по категориям обслуживания: ежедневное, ежемесячное, полугодовое или ежегодное. Рассчитывается трудоемкость работ в нормо-часах для каждого вида ТО с учетом сложности оборудования. Принимается решение о методе обслуживания – собственными силами или с привлечением подрядных организаций. Например, в Москве и области можно обратиться в компанию «Электромол». Определяется потребность в измерительных приборах и специальном инструменте.
• Распределение работ по месяцам. Работы распределяются по календарному плану с учетом нормативных требований и специфики производства. Полугодовые ТО размещаются в первые месяцы весны и осени, ежегодные ТО привязываются к планируемым технологическим остановкам или периодам снижения нагрузки. Ежемесячные работы равномерно распределяются по датам (например, на 10−20 число каждого месяца), при этом учитываются отпуска персонала, праздничные дни. Предусматривается резервное время на устранение внезапно выявленных дефектов.
• Согласование и утверждение. Разработанный график согласовывается с производственными службами для проверки совместимости с работой производства, а также с главным энергетиком и службой охраны труда. График оформляется в удобной для предприятия форме – это может быть таблица, диаграмма Гантта или календарь. Издается приказ об утверждении графика ППР с назначением ответственных исполнителей. Утвержденный график доводится до сведения персонала путем вывешивания в электрощитовой и рабочих помещениях.

Пример графика ППР (упрощенный вариант на 12 месяцев):

Месяц	Ежедневное ТО	Ежемесячное ТО	Полугодовое ТО	Ежегодное ТО
Январь	Ежедневно	15-е число	—	—
Февраль	Ежедневно	15-е число	—	—
Март	Ежедневно	15-е число	20.03	—
Апрель	Ежедневно	15-е число	—	—
Май	Ежедневно	15-е число	—	5-10.05
Июнь–Август	Ежедневно	15-е число	—	—
Сентябрь	Ежедневно	15-е число	20.09	—
Октябрь–Декабрь	Ежедневно	15-е число	—	—

После выполнения каждого пункта требуется ставить отметку в утвержденном графике. Все выполненные операции, особенно измерения и испытания, подлежат обязательной фиксации в эксплуатационной документации – оперативных журналах, актах, протоколах. Такая система учета обеспечивает контроль за изменением состояния оборудования, а также служит документальным подтверждением при проверках.

Чек-листы и требования к персоналу

Использование стандартизированных чек-листов обеспечивает системный подход к проведению осмотров и обслуживания электроустановок, исключает пропуск важных операций. Чек-лист должен быть адаптирован к конкретному типу оборудования и условиям эксплуатации.

Основной чек-лист для ежемесячного обслуживания:

☐	Визуальный осмотр корпуса ВРУ/ГРЩ на предмет деформаций, коррозии, механических повреждений
☐	Очистка от пыли внутренних поверхностей, шин, изоляторов (при обесточенном состоянии)
☐	Затяжка всех болтовых соединений с контролем момента затяжки
☐	Проверка контактных соединений на наличие окисления, нагара, изменения цвета
☐	Проверка целостности проводников, отсутствие оплавления изоляции, потемнения жил
☐	Контроль показателей: напряжение по фазам (допустимое отклонение ±10%), ток нагрузки
☐	Проверка работоспособности вентиляции, освещения, сигнализации
☐	Запись результатов в журнал технического обслуживания с подписью ответственного лица

Ответственность за обслуживание электроустановок определяется квалификацией персонала. Группа допуска III присваивается электромонтерам со средним профессиональным образованием и стажем работы не менее 3 месяцев. Такие работники могут проводить ежедневное и ежемесячное обслуживание под руководством и контролем специалиста более высокой квалификации. Группа допуска IV−V присваивается квалифицированным электромонтерам с высшим или средним профессиональным образованием, стажем работы в электроустановках не менее 2 лет. Эти специалисты могут самостоятельно проводить полугодовое и ежегодное техническое обслуживание, руководить бригадой, выполнять роль ответственного руководителя работ.

Все работники, допущенные к ВРУ/ГРЩ, должны иметь действующее свидетельство о проверке знаний правил работы в электроустановках (действительно три года). Требуется ежегодное прохождение обучения по охране труда и промышленной безопасности, периодическое повышение квалификации по программам электробезопасности и технической эксплуатации.

Для правильного, безопасного выполнения работ по техническому обслуживанию у персонала должен быть весь необходимый инструмент и измерительные приборы:

• мультиметр (цифровой) для измерения напряжения, тока, сопротивления;
• мегаомметр на напряжение 500−1000 В (должен иметь действующее свидетельство о поверке);
• измеритель сопротивления заземления (М-416, ИС-10 или аналоги);
• набор отверток с изолированными рукоятками, гаечные ключи, динамометрический ключ;
• диэлектрические перчатки (испытанные на пробой), коврик;
• средства индивидуальной защиты: каска, защитные очки, спецодежда из негорючих материалов.

Документирование работ по профилактическому обслуживанию ВРУ/ГРЩ – обязательное требование ПТЭЭП. Ведется журнал с указанием даты, вида выполненных работ, результатов осмотра и измерений, фамилии, подписи исполнителя. Составляются протоколы измерений сопротивления заземления, сопротивления изоляции, проверки УЗО с приложением копий свидетельств о поверке приборов. Технический паспорт ВРУ/ГРЩ должен храниться в архиве предприятия не менее трех лет после вывода оборудования из эксплуатации. К паспорту прилагаются однолинейная электрическая схема, инструкции по эксплуатации, плакаты, знаки электробезопасности.

Типичные неисправности и способы их выявления

Первые признаки проблем чаще всего видны визуально. Окисление контактных соединений – характерный белый или зеленый налет – указывает на ухудшение проводимости и начало коррозионных процессов. К внешним симптомам также относятся потемнение или оплавление изоляции, следы перегрева на корпусе автомата, а также ослабленные болтовые соединения. Нередко неисправности сопровождаются запахом гари или легким дымом, что является прямым индикатором локального нагрева и начала разрушения изоляции.

Помимо визуальных дефектов, о проблемах также сигнализируют электрические параметры. Повышенное сопротивление контакта говорит о плохом соединении, которое может привести к росту температуры и потере надежности цепи. Снижение сопротивления изоляции указывает на ее повреждение, старение или попадание влаги. Неустойчивые показания приборов – скачки напряжения, неравномерность нагрузки по фазам – также являются тревожным сигналом, требующим внимания.

Для более точной диагностики используется тепловизионный контроль. Камера тепловизора позволяет выявлять локальные перегревы, которые невидимы глазу, но несут серьезную опасность. Если температура контакта выше окружающих элементов более чем на 10 °C, это прямое указание на нарушение соединения или износ. Неравномерный нагрев фаз в одном щите может свидетельствовать о разбалансировке нагрузки или скрытых дефектах проводников.

Даже незначительные отклонения приведут к серьезным последствиям. Например, слабая затяжка болтового соединения вызывает рост температуры на 10−15 °C, что повышает риск возгорания. Окисление контактов УЗО может привести к замедленному срабатыванию устройства буквально на несколько миллисекунд – этого достаточно, чтобы защита не успела отключить цепь в аварийной ситуации. Накопление пыли в зоне вентиляции нагревает внутреннее пространство щитка на 5−10 °C, ускоряя старение оборудования.

Существуют ситуации, при которых откладывать обслуживание категорически нельзя. К ним относятся самопроизвольные срабатывания автоматов или УЗО при отсутствии нагрузки, появление запаха гари, дым, видимое почернение изоляции, а также значительный перегрев элементов – более 80 °C. Еще один тревожный симптом – посторонние звуки: потрескивание, щелчки, жужжание. В таких случаях необходимо немедленно обесточить оборудование и вызвать квалифицированный персонал, не дожидаясь планового ТО.

Рекомендации

Профилактическое обслуживание ГРЩ и ВРУ– основа их безопасной, стабильной работы. Регулярные проверки, в соответствии с ПТЭЭП, ПУЭ, ГОСТ, позволяют оперативно выявлять отклонения, предотвращать перегревы, короткие замыкания, аварийные отключения. Ежедневные, ежемесячные, полугодовые, ежегодные мероприятия образуют единую систему, в которой каждая операция имеет значение – от простого осмотра до комплексных измерений и испытаний защитных устройств. Чтобы обслуживание было действительно эффективным, важно выполнять его строго по графику, привлекать квалифицированный персонал, а также фиксировать результаты в установленной документации.

Руководителям предприятий рекомендуется разработать локальную инструкцию по техническому обслуживанию ВРУ/ГРЩ с учетом особенностей объекта, типа установленного оборудования. Необходимо утвердить годовой график планово-предупредительного ремонта с распределением работ по месяцам и назначением ответственных исполнителей. Персонал должен быть обеспечен исправным измерительным инструментом, поверенными приборами, а также средствами защиты. Обязательным является проведение ежегодного обучения, а также периодической переаттестации электротехнического персонала по программам электробезопасности. Все документы (протоколы измерений, журналы осмотров, технические паспорта) должны храниться в организованном архиве не менее трех лет.

Электромонтерам, обслуживающим электроустановки потребителей, необходимо скрупулезно следовать утвержденным чек-листам и протоколам проведения работ. Любые отклонения от нормативных значений (повышенная температура, следы окисления, нестабильность параметров) фиксируются в журнале с немедленным информированием ответственного за электрохозяйство.

Своевременное ТО ВРУ/ГРЩ предотвращает аварийные ситуации, пожары, снижает внеплановые простои электрооборудования, продлевает срок службы электроустановок за счет своевременного выявления и устранения дефектов. Кроме этого, грамотно организованный процесс профилактического обслуживания облегчает взаимодействие с контролирующими органами (Ростехнадзор, ГИТ), снижает вероятность штрафов, а также технических сбоев.
