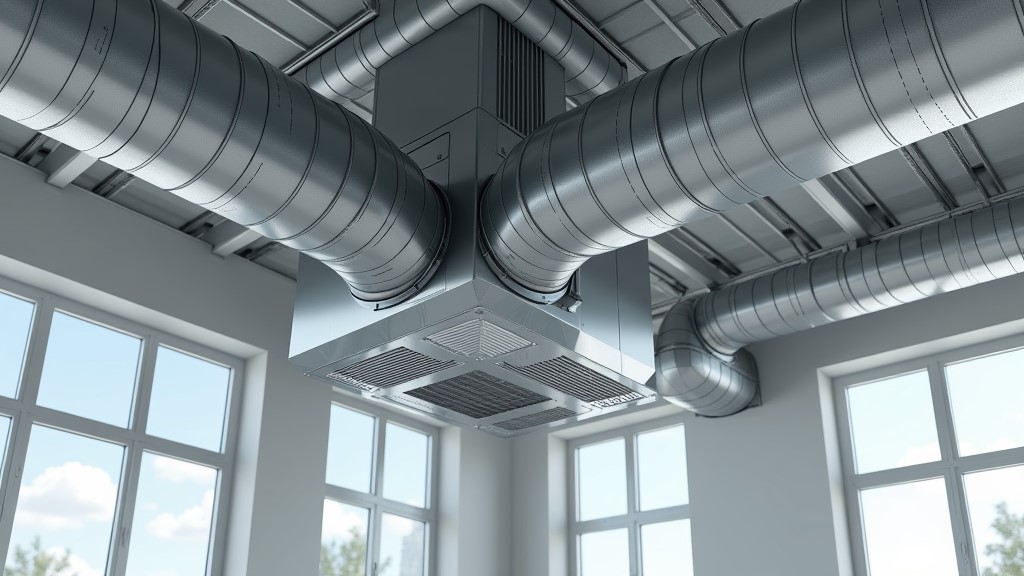

Приточно-вытяжная вентиляция – особенности и монтаж

Качество воздуха в помещении напрямую влияет на здоровье людей, производительность труда и сохранность оборудования. В отличие от простого проветривания, приточно-вытяжная вентиляция (ПВВ) обеспечивает контролируемый воздухообмен, поддерживая оптимальный микроклимат круглый год. Если раздельные системы работают независимо – «приточка» подает свежий воздух, а «вытяжка» удаляет отработанный, то ПВВ объединяет эти процессы в единый комплекс с возможностью рекуперации тепла и автоматического управления. В статье мы разберем виды ПВВ, особенности проектирования, этапы монтажа под ключ, требования пожарной безопасности.

Ключевые понятия и терминология

Для полного понимания принципов работы и устройства приточно-вытяжной вентиляции необходимо разобраться в основных терминах, используемых в этой области.

Приточный воздуховод – канал, по которому свежий воздух с улицы подается в помещение. Он может оборудоваться фильтрами для очистки воздуха от пыли, пыльцы и других загрязнителей, а также нагревателями или охладителями.

Вытяжной воздуховод – канал, по которому отработанный, загрязненный воздух удаляется из помещения. Как правило, устанавливается в кухнях, санузлах, кладовых.

Комбинированный воздуховод – два канала в одном блоке: по одному проходит приточный поток, по другому − вытяжной.

Местная вентиляция предназначена для воздухообмена в конкретной, локальной зоне или помещении. Например, кухонная вытяжка, удаляющая запахи и пар непосредственно над плитой, или рекуператор, обслуживающий одну комнату.
Общая вентиляция обеспечивает воздухообмен во всем здании или на этаже.

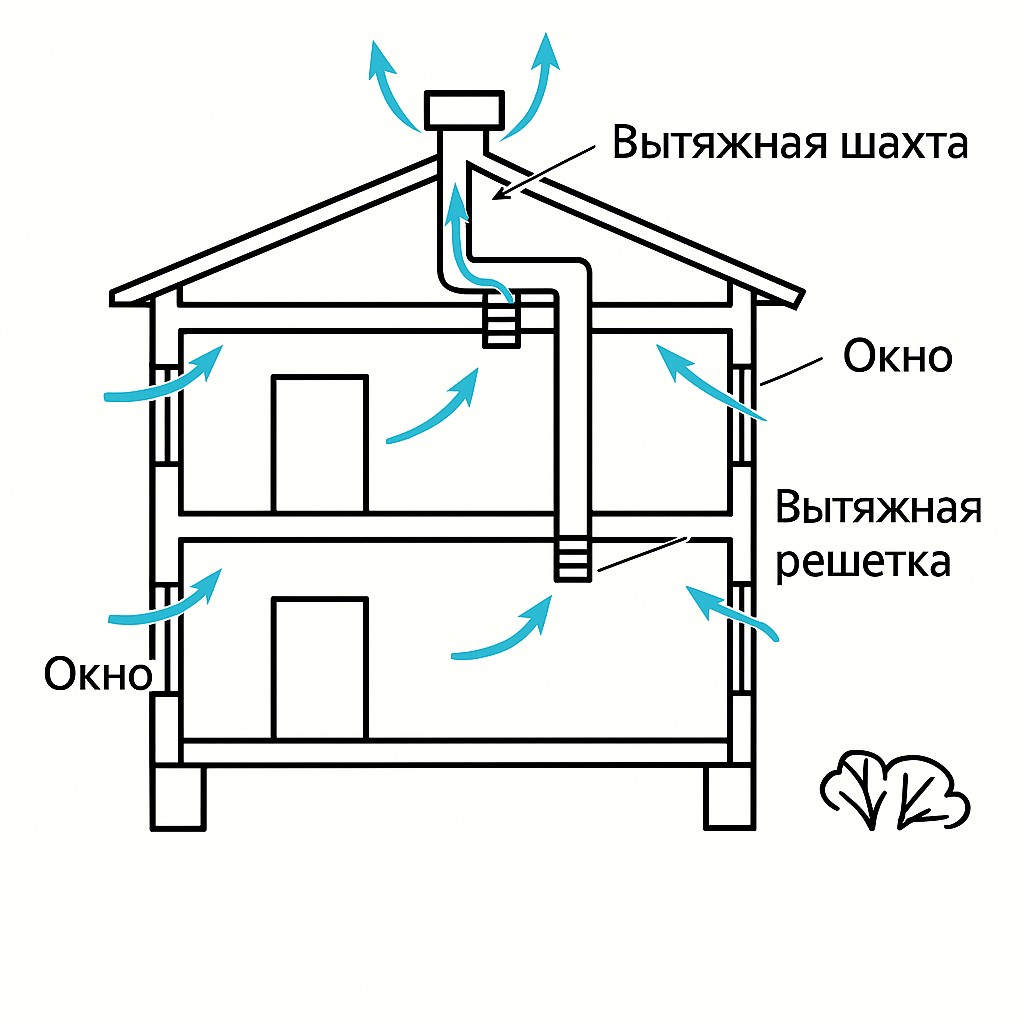

Естественное побуждение воздуха основано на разнице температур и давлений внутри и снаружи помещения. Теплый, загрязненный воздух поднимается и выходит через вытяжные каналы, а свежий, более холодный воздух поступает через приточные клапаны, щели в окнах или специально предусмотренные отверстия.

Механическое (принудительное, искусственное) побуждение воздуха обеспечивается с помощью вспомогательных нагнетательных устройств – вентиляторов, турбин, компрессоров. Такая система позволяет точно регулировать объем, температуру, влажность, чистоту подаваемого воздуха.

Рекуперация тепла – процесс передачи тепла от вытяжного воздуха к приточному без смешивания потоков. Это достигается с помощью специального теплообменника (рекуператора). Зимой теплый вытяжной воздух нагревает холодный приточный, снижая затраты на отопление. Летом, наоборот, прохладный вытяжной воздух охлаждает теплый приточный, уменьшая нагрузку на кондиционирование.

Дезинфекция реализуется через УФ-лампы или фильтры.

Гигтест – комплексная проверка параметров микроклимата, включая контроль влажности, температуры, концентрации CO2, вредных веществ.

Классификация систем приточно-вытяжной вентиляции

Чтобы подобрать оптимальное решение для конкретных задач и условий эксплуатации, нужно знать какие ПВВ существуют.

• По способу побуждения воздуха:
  • Естественная. Система простая, не требует электроэнергии, но нестабильная, зависит от погодных условий.
  • Механическая. В такой ПВВ установлены канальные вентиляторы для принудительного перемещения воздуха. Управление реализовано через шкаф автоматики с возможностью регулирования производительности, температуры, влажности. Такие системы обеспечивают стабильный воздухообмен независимо от внешних условий, но требуют электроэнергии и регулярного обслуживания.
• По функционалу:
  • Стандартная ПВВ. Она обеспечивает базовый воздухообмен с фильтрацией и температурной подготовкой воздуха. Включает приточные и вытяжные вентиляторы, систему воздуховодов, фильтры, нагреватели или охладители.
  • Противодымная. Такая вентиляция предназначена для зданий с повышенными требованиями пожарной безопасности. Система работает в двух режимах: обычный воздухообмен и аварийное удаление дыма с подпором воздуха в безопасных зонах.
  • С рекуперацией тепла, охлаждением, увлажнением. Это энергоэффективный тип ПВУ, предназначенный для климатически контролируемых зданий.
• По сфере применения:
  • В производственных и складских цехах, гаражах ПВВ удаляет вредные выделения, обеспечивает нормативный воздухообмен для персонала.
  • Общественные здания – школы, детские сады, медицинские учреждения требуют повышенной кратности воздухообмена, качественной фильтрации, контроля CO2. В операционных, лабораториях предусматривается стерилизация воздуха, поддержание избыточного давления.
  • В частном секторе – коттеджах, квартирах, банях, подвалах ПВВ решает проблемы духоты, влажности, неприятных запахов.

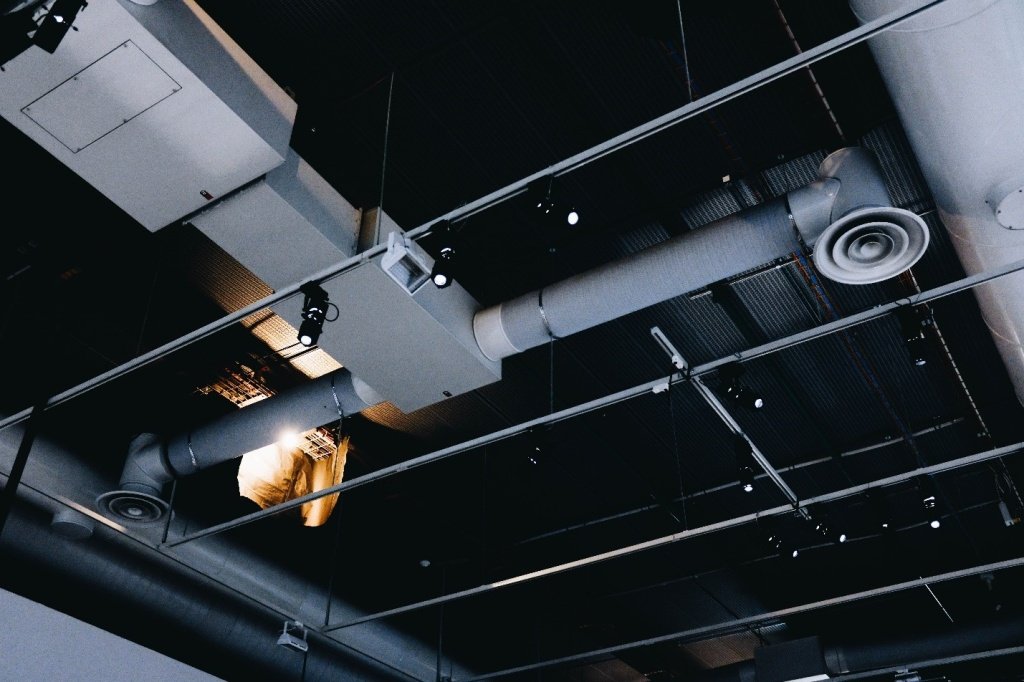

Основные узлы ПВУ

ПВВ состоит из набора функциональных узлов, каждый из которых выполняет свою задачу: забор, обработка, подача и удаление воздуха, а также автоматическое управление процессами.

Воздухозабор и фильтрация

Первый элемент – воздухозаборная решетка, которая устанавливается на фасаде или крыше и защищает систему от попадания крупных частиц, листвы, осадков. Сразу за ней монтируется обратный клапан, предотвращающий обратную тягу. Далее воздух поступает на систему фильтрации. Здесь используются фильтры грубой и тонкой очистки, а при необходимости – HEPA-фильтры или модули дезинфекции (УФ-лампы, фотокатализ).

Приточный агрегат

Приточный модуль включает:

• вентилятор;
• рекуператор;
• нагреватель;
• охладитель или увлажнитель.

Комбинация этих компонентов подбирается в зависимости от задач объекта и климатических условий.

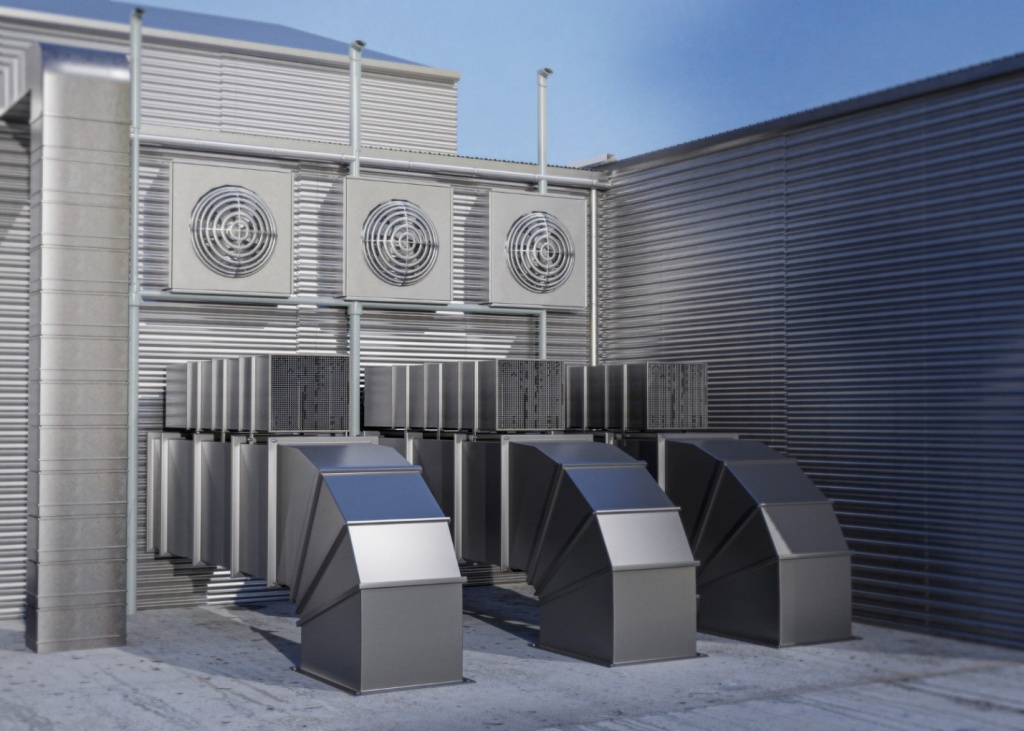

Вытяжной модуль

Обратный поток (вытяжной воздух) удаляется через отдельный вентилятор. Для снижения шума используются шумоглушители, а для предотвращения обратного движения – обратные клапаны. Во многих системах вытяжной воздух также проходит через рекуператор, отдавая тепло приточному потоку.

Воздуховоды

Все элементы соединяются между собой системой каналов. Воздуховоды могут быть металлическими (оцинковка, алюминий) или пластиковыми. Диаметр каналов подбирается по расчетному воздухообмену, с учетом скорости движения воздуха и уровней шума. Обязательно учитывается:

• минимизация сопротивления потоку (меньше изгибов, оптимальный уклон);
• теплоизоляция (при прокладке в холодных зонах);
• шумоизоляция (в жилых или офисных помещениях).

Система автоматики и управления

Вентиляция – это не просто вентиляторы, а интеллектуальная система. Управление осуществляется через шкаф автоматики, в который входят:

• контроллеры и силовые блоки;
• датчики CO₂, влажности, температуры, давления;
• пожарные датчики, интегрированные с системой АПС (автоматической пожарной сигнализации);
• гигростаты (в системах с контролем влажности).

Управление может быть как ручным, так и полностью автоматическим, с возможностью удаленного мониторинга или интеграции в системы «умный дом» или BMS.

Расчет, проектирование, подбор оборудования

Эффективная приточно-вытяжная вентиляция начинается с точного расчета. Ошибки на этом этапе ведут к системным сбоям: перегрев, шум, плохая циркуляция воздуха, перерасход энергии. Поэтому проектирование должно опираться на нормативы, реальные характеристики объекта, грамотный подбор оборудования.

Основные нормативные документы:

• СП 60.13330 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003);
• ГОСТ Р ЕН 13779 «Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования»;
• СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»;
• СП 54.13330.2022 «Здания жилые многоквартирные» (актуализированная редакция СНиП 31-01-2003).

Один из главных параметров при определении объема вентиляции – кратность воздухообмена (К, час-1). Он показывает, сколько раз за час воздух в помещении должен полностью обновиться.

Используя этот показатель объем вентиляции рассчитывается по формуле:

L = V x К, где:

• L – объем вентиляции (м3/ч);
• V – объем помещения (м3), (V = S x H, где S – площадь помещения, H – высота потолков);
• К – нормативная кратность (час-1).

Пример: для жилой комнаты 60 м3 при нормативной кратности 1 L = 60 м3/ч. При сложных планировках расчет делают по каждому помещению, а затем складывают результаты.

Для некоторых помещений нормы указываются не по кратности, а в м3/ч на человека. Например, 20–40 м3/ч на учащегося в классе.

В этом случае расчет выполняется по следующей формуле:

L = n x l, где:

• L – объем вентиляции (м3/ч);
• n – количество людей;
• l – норма воздухообмена на одного человека (м3/ч).

Пример: для офиса, где работают 15 сотрудников, а норма 30 м3/ч на человека, L = 15 x 30 = 450 м3/ч.

В производственных цехах, лабораториях и других помещениях, где выделяются вредные вещества, объем вентиляции рассчитывается по формуле:

L = M / (Cвых – Cвх), где:

• L – объем вентиляции (м3/ч);
• M – масса выделяющегося загрязнения в час (мг/ч);
• Cвых – предельно допустимая концентрация загрязнения в воздухе (мг/м3);
• Cвх – концентрация загрязнения в приточном воздухе (мг/м3).

Важно обеспечить баланс между притоком и вытяжкой воздуха. Несбалансированная система может приводить к сквознякам, повышенной влажности или сухости воздуха. Обычно, приток и вытяжка проектируются с небольшой разницей (не более 10%), чтобы избежать избыточного давления или разрежения в помещении.

После всех расчетов подбирается оборудование, обеспечивающее требуемые параметры. Вентиляторы выбирают по производительности (м3/час) и напору (Па), необходимому для преодоления сопротивления воздуховодов и других элементов системы. Калориферы (нагреватели воздуха) подбираются по мощности (кВт), необходимой для нагрева приточного воздуха до заданной температуры. Учитывается температура наружного и требуемая температура приточного воздуха, а также расход воздуха. Рекуператоры подбираются по производительности (м³/час) и эффективности (%).

Проектирование вентиляции необходимо доверять компаниям с допуском СРО – иначе объект не сдадут из-за нарушений норм. Проект включает описательную часть, где обосновываются принятые решения, схему разводки воздуховодов, размещение приточных и вытяжных решеток, расположение оборудования.

При расчете стоимости системы ПВВ учитывается стоимость оборудования, монтажных и пуско-наладочных работ. Просчитывается также стоимость эксплуатации: затраты на электроэнергию, обслуживание, замену фильтров....

Монтаж системы приточно-вытяжной вентиляции под ключ

• Подготовка объекта. Работы начинаются с детального обследования здания: замеры помещений, анализ существующих коммуникаций, определение мест установки оборудования. Проводится гигтест для оценки текущих параметров воздуха, выявления проблемных зон. Проект согласовывается с заказчиком, архитектором, при необходимости – с надзорными органами.
• Монтаж воздуховодов. Разметка трасс выполняется по проекту с учетом фактических условий объекта. Воздуховоды крепятся на подвесах или кронштейнах с шагом 1,5−3 м в зависимости от диаметра и материала. Соединения герметизируются, острые кромки зачищаются для предотвращения турбулентности. Тепло- и шумоизоляция выполняется минеральными матами толщиной 25−50 мм с защитным покрытием.
• Установка оборудования. Приточный агрегат устанавливается на виброопорах в вентиляционной камере или на кровле с защитой от атмосферных воздействий. Вытяжные вентиляторы монтируются в конце воздуховодов перед выбросом наружу. Шкаф управления размещается в доступном для обслуживания месте, защищенном от влаги и механических повреждений. Клапаны устанавливаются в местах, указанных проектом, с обеспечением свободного доступа для регулировки.
• Электромонтаж и автоматика. Прокладка силовых и контрольных кабелей выполняется в соответствии с ПУЭ. Питание вентиляторов подводится через автоматические выключатели с защитой от перегрузки. Датчики CO2, влажности, температуры устанавливаются в характерных точках помещений. Настройка автоматического управления включает программирование режимов работы, аварийных сигналов, связи с другими инженерными системами.
• Пуско-наладка. Балансировка воздушных потоков выполняется измерением расходов в каждом ответвлении и регулировкой клапанов для достижения проектных значений. Проверяется эффективность рекуперации, работа нагревателей и охладителей, срабатывание защитных устройств. Противодымные режимы тестируются при участии представителей пожарного надзора.
• Заглушка-отделка, передача заказчику. Герметизация проходов через строительные конструкции выполняется огнестойкими материалами. Персонал заказчика проходит инструктаж по эксплуатации системы. Передается паспорт системы с техническими характеристиками, схемами, инструкциями по обслуживанию, графиком регламентных работ.

Пожарная безопасность и противодымная вентиляция

Согласно требованиям СП 7.13130 и ГОСТ 30247.1 в зданиях повышенной этажности воздуховоды должны иметь предел огнестойкости не менее 0,5 часа, клапаны – автоматически закрываться при температуре 70°С или срабатывании пожарной сигнализации.

Противодымная вентиляция работает по принципу создания избыточного давления в лестничных клетках, лифтовых шахтах, коридорах для предотвращения распространения дыма. Одновременно включается вытяжка дыма из горящих помещений производительностью 1−1,5 м3/с на 1 м2 площади пожара.

Автоматические противопожарные клапаны устанавливаются в местах пересечения воздуховодами противопожарных преград. Датчики дыма и температуры связаны с центральной системой пожарной сигнализации. При срабатывании автоматически переключаются режимы вентиляции, закрываются общеобменные системы, включается противодымная защита.

Регулярная проверка противодымных систем включает ежемесячный осмотр клапанов, квартально – проверку срабатывания автоматики, ежегодно – полное функциональное тестирование с участием аттестованной организации. Ответственность за обслуживание несет эксплуатирующая организация.

Обслуживание и ремонт системы вентиляции

Для обеспечения долгой, эффективной и бесперебойной работы приточно-вытяжной вентиляции необходимо регулярное обслуживание. Регламентная очистка фильтров выполняется по мере загрязнения, обычно 1−4 раза в год в зависимости от класса фильтра и запыленности воздуха. Необходимость замены показывают индикаторы перепада давления. Дезинфекция воздуховодов проводится не реже 1 раза в год.

Проверка рекуператора включает очистку теплообменных поверхностей, контроль герметичности, замер КПД. Сезонная перенастройка предусматривает изменение установок температуры, влажности, переключение с зимнего режима на летний и обратно.

Диагностика автоматики включает проверку датчиков, калибровку измерительных приборов, обновление программного обеспечения контроллеров. Ведется журнал эксплуатации с записями о выполненных работах, заменах расходных материалов, аварийных ситуациях.

Часто задаваемые вопросы (FAQ)

Как выбрать рекуператор для квартиры или коттеджа?

Для жилых помещений оптимальны пластинчатые рекуператоры с КПД 60-80%. Производительность рассчитывается по формуле: площадь × высота потолков × 0,5. Для квартиры 80 м2 достаточно установки 200−300 м3/ч.

Можно ли объединить систему вентиляции с кондиционированием?

Да, часто совмещают. Главное – правильный расчет потоков и расстановки оборудования.

Как снизить шум от канального вентилятора?

Использовать шумоглушители, гасители вибраций, плавный пуск (частотник), грамотную трассировку каналов.

Какая разница в цене между естественной и механической ПВВ?

Естественная вентиляция дешевле в 2−3 раза при строительстве, но менее эффективна и не обеспечивает стабильный воздухообмен. Механические системы требуют больших первоначальных вложений, но обеспечивают комфортный микроклимат и экономию энергии за счет рекуперации.

Заключение

Приточно-вытяжная вентиляция – обязательный элемент современной инженерной системы. Она обеспечивает не только комфорт и микроклимат, но и безопасность, соблюдение норм и энергосбережение.

Главный совет – не экономить на проектировании. Привлечение квалифицированных инженеров позволяет сбалансировать цену, функциональность и эксплуатационные расходы.
