Шкафы АВР – что, зачем и почему

09.08.2024

Содержание:

Функционал
Конструктивные особенности
Классификация
Как работают

АВР (или шкафы автоматического включения резерва) нужны для распределения электричества. Их основная задача состоит в переключении нагрузки, если происходит аварийная ситуация либо главный ввод отключается на запасной источник питания.

Функционал

Защищают цепь и потребителей от замыканий электропроводников, перегрузок;
Обеспечивают потребителей электроэнергией даже в аварийных ситуациях;
Запускают переключение на основной источник питания при появлении на нем напряжения.

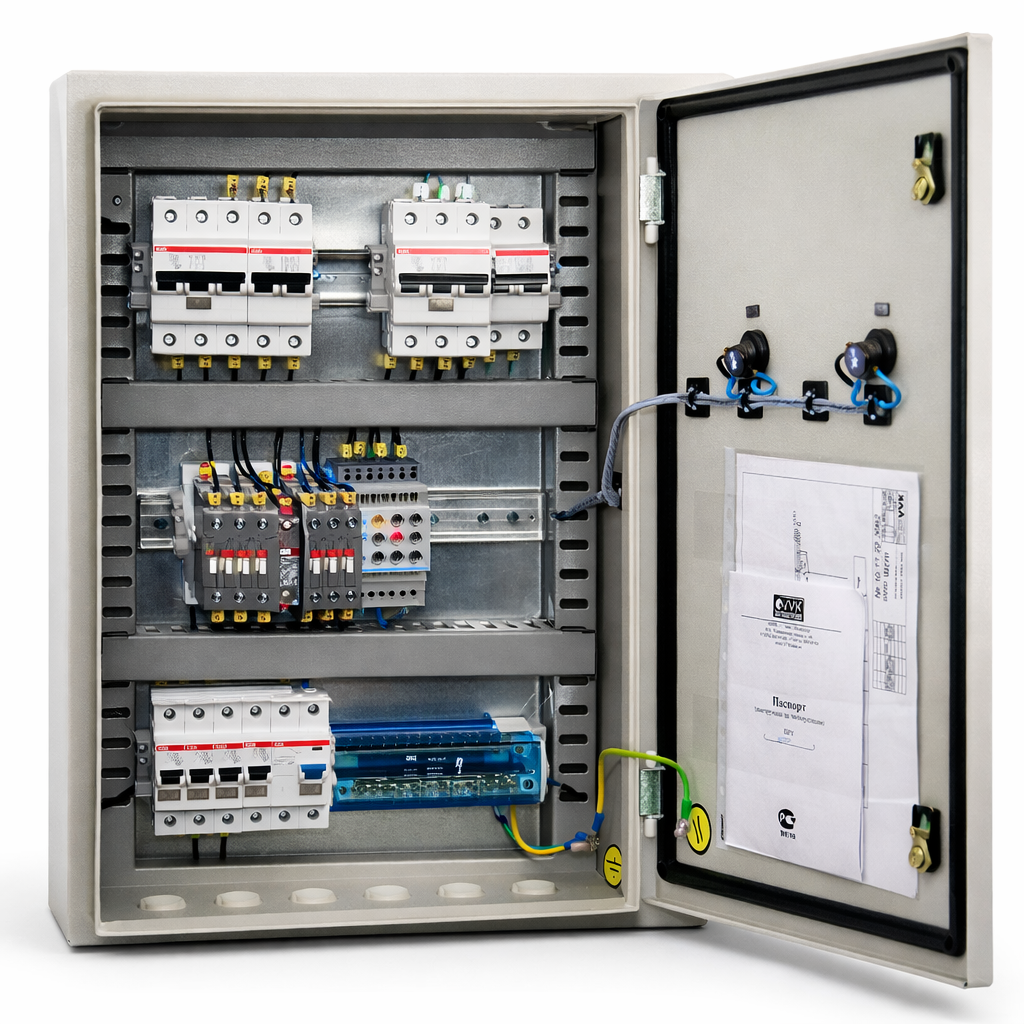

Шкафы автоматического ввода резерва - фото

Конструктивные особенности

Щиты имеют вид металлических или пластиковых шкафов, внутри которых расположено оборудование. Они бывают навесными и напольными. Допускаются разнообразные схемы внутреннего устройства, в шкафах могут быть контакторы или автовыключатели. При их проектировании учитывают тот момент, что у персонала не должно возникнуть сложностей с обслуживанием, ремонтом входящих в прибор узлов. Ввод кабелей осуществляется через верх или низ устройства.

Такие щитки легко устанавливать и демонтировать, если в этом появляется необходимость. У них класс защиты IР54 – этот норматив свидетельствует о возможности использования электротехнического оборудования на улице и в помещениях. Небольшое количество пыли не влияет на их функционирование. Токоведущие части имеют защиту от контакта с пальцами человека, а также с инструментами.

Классификация

Если учитывать внутреннюю комплектацию, шкафы автоввода резерва бывают:

коммутационными. Это доступные устройства с простой конструкцией. Они характеризуются минимумом потребляемой мощности. Приборы нагреваются незначительно. Приспособления можно оборудовать механической блокировкой;
бесконтактными. Между такими шкафами и контактами отсутствует воздушная прослойка, за счет чего у них более высокий ресурс переключений. К тому же они создают минимум помех, способствуют снижению скачков напряжения при переключении.

По особенностям функционирования приспособления бывают:

приоритетными. У них самый простой вариант исполнения, есть главный вход. Их задействуют при работающем нерегулярно генераторе, при разных тарификациях электроэнергии;
бесприоритетными. В таких щитах любой вход может стать главным. Если на текущем снижается напряжение, происходит переключение на резерв. Эти устройства оптимальны в ситуациях, когда число коммутаций межу равнозначными входами надо минимизировать.

Как работают

В щитках расположен высоковольтный выключатель. Он моментально срабатывает, если на высоковольтных шинах нет напряжения. При перебросе с основной линии на запасную задержка во времени минимальна благодаря реле.

Как только в цепи возникают неполадки, устройство автоввода резерва мгновенно отключает основную цепь питания. И тут же переходит на запасной источник. Все щиты снабжены индикатором, позволяющим увидеть источник, от которого питается электросеть.

Устройства ввода резерва работают в трех режимах:

автоматическом с самовозвратом – такой щиток запрограммирован на приоритет основного ввода. Как только напряжение исчезает, он переключается на резерв. А при восстановлении система возвращается на главный источник в авторежиме;
автоматическом без самовозврата – при падении напряжения на текущем источнике устройство в автоматическом режиме переключается на любой работающий запасной ввод;
ручном – этим оборудованием управляют самостоятельно с помощью кнопок, расположенных на панели. Если надо выполнить между нагрузками переключение, его тоже осуществляют вручную.

Сменить режим можно нажатием на переключатель, расположенный на дверце устройства.
