Шум трансформатора: причины и как устранить

Гул трансформатора знаком каждому, кто живет рядом с подстанцией. Днем он теряется в городском шуме, а ночью превращается в навязчивый фон, мешающий спать и отдыхать. Для одних — это просто раздражающий звук, для других – тревожный сигнал: техника может работать с перегрузкой или иметь скрытые неисправности.

Почему гудят трансформаторы, как отличить нормальный рабочий звук от признака поломки, что делать, если подстанция во дворе мешает жить – вопросы, которые касаются как специалистов, так и жителей. В этой статье мы разберем причины гудения, нормы и стандарты, способы снижения шума, а также порядок действий, если он превышает допустимый уровень

Что такое шум трансформатора?

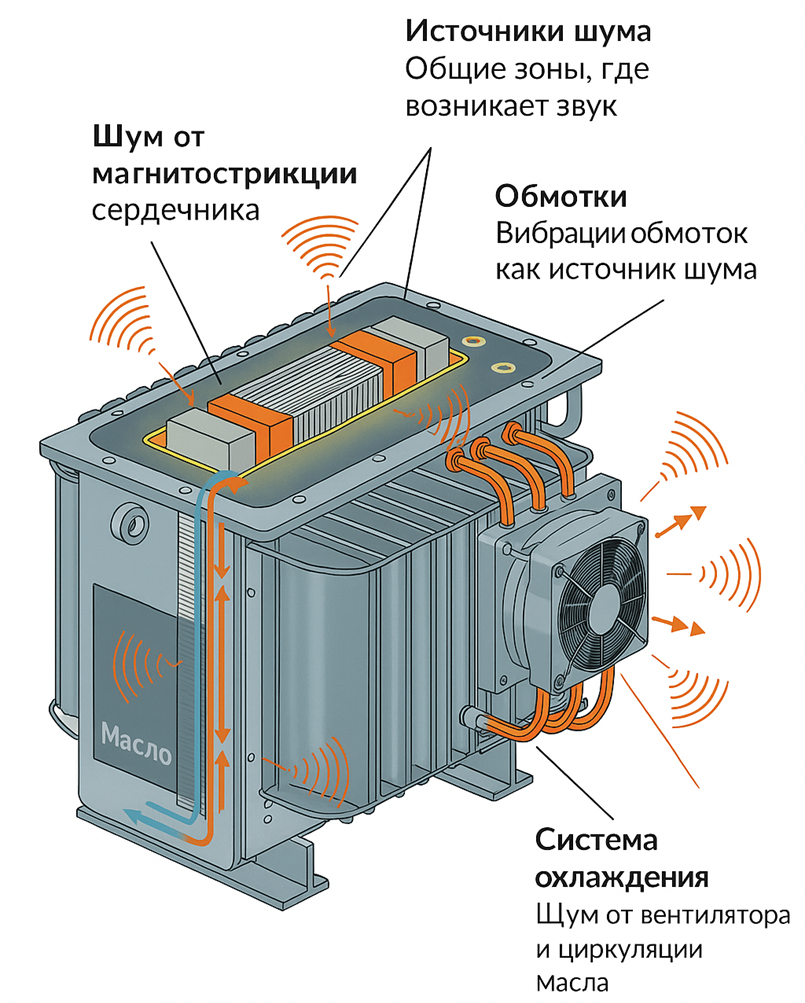

Шум трансформатора – это акустические колебания, возникающие при работе оборудования. Физическая природа этих звуков связана с тремя основными источниками: магнитострикцией, вибрациями обмоток, работой системы охлаждения. Магнитострикция проявляется как низкочастотный гул на частоте 100 Гц. Вибрации обмоток возникают под действием электродинамических сил, особенно при перегрузках. Система охлаждения добавляет аэродинамический шум вентиляторов и насосов.

В норме трансформатор издает монотонный гул, различимый на расстоянии. Усиление звука, появление треска, свиста или дребезжания чаще всего указывает на неисправности или ослабление креплений. Постоянный низкочастотный шум от трансформаторной подстанции способен проникать сквозь стены, вызывать раздражение, нарушение сна, ухудшение самочувствия, что особенно заметно для жителей домов рядом с подстанциями.

Виды трансформаторов и особенности их шума

Все трансформаторы шумят, но характер и интенсивность звука зависят от их типа и конструкции. Силовые масляные трансформаторы шумят в основном из-за магнитострикции сердечника, но значительную роль играет система охлаждения. Звук работающих вентиляторов и насосов дополняет низкочастотный гул, а масляный бак способствует распространению колебаний на корпус и фундамент. В результате шум силовых трансформаторов этого типа хорошо различим на расстоянии, поэтому требует применения виброизолирующих оснований или шумозащитных экранов.

Сухие трансформаторы имеют воздушную или литую изоляцию и не содержат масла. Это кардинально меняет их шумовые характеристики. Во-первых, у них нет эффекта передачи вибраций через жидкость. Во-вторых, их сердечники и обмотки обычно более компактны и жестко закреплены, что снижает механические колебания. Система вентиляции работает интенсивнее из-за худших теплоотводящих свойств воздуха по сравнению с маслом, что увеличивает аэродинамический шум. Поэтому шум сухих трансформаторов обычно характеризуется более высокой тональностью и локализуется в месте установки.

По сравнению с масляными сухие трансформаторы безопаснее для природы, поскольку не угрожают почве и воде возможными утечками. Однако за это приходится «расплачиваться» более громкой работой системы охлаждения, что является недостатком при установке в жилых зонах.

Есть также трансформаторы тока и напряжения малой мощности. Их задача – преобразование высокого тока или напряжения до безопасных уровней для измерительных приборов или релейной защиты. Из-за своих небольших размеров и мощности шум и вибрация трансформаторов этого типа незначительны и редко доставляют дискомфорт. Если звук усиливается, это, скорее всего, указывает на неисправность, например, ослабление крепежных элементов.

В распределительных и силовых трансформаторах различия проявляются в масштабе. Силовые агрегаты большой мощности создают интенсивный низкочастотный гул, который распространяется на значительные расстояния и требует расчета акустического воздействия на окружающую среду. Распределительные установки, расположенные в жилых районах, работают тише, но их близость к домам приводит к росту числа жалоб. В таких случаях шум трансформаторной будки становится фактором, который подлежит контролю со стороны эксплуатирующих организаций.

Нормативные требования и стандарты по шуму трансформаторов

В России допустимые уровни шума регулируются несколькими документами. Основными являются:

• ГОСТ 12.2.024-87 «Система стандартов безопасности труда. Шум. Трансформаторы силовые масляные. Нормы и методы контроля»;
• ГОСТ 12.1.003-2014 «Система стандартов безопасности труда. Шум. Общие требования безопасности»;
• СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»;
• СП 51.13330.2011 «Защита от шума».

На международном уровне схожие требования содержатся в стандартах IEC (Международной электротехнической комиссии) и ANSI (Американского национального института стандартов). Например, IEC 60076-10 «Силовые трансформаторы. Измерение шума» подробно описывает методы проведения измерений, допустимые уровни шума, а ANSI/NEMA TR 1 содержит требования к трансформаторам, их акустическим характеристикам.

Чтобы проверить, соответствует ли уровень шума нормам, проводятся акустические испытания. Процедура регламентируется, в том числе, ГОСТ 12.2.024-87. Согласно документу, измерения проводят с помощью шумомеров, которые соответствуют классам точности 1 или 2 по ГОСТ 17187.

Основные этапы методики:

• выбор контрольных точек на определенном расстоянии от трансформатора (как правило, 0,3–1 м от поверхности оборудования, на высоте 1,5 м от пола или земли);
• регистрация уровня звука в децибелах с учетом коррекции по шкале «А», отражающей чувствительность человеческого слуха;
• проведение серии измерений при разных режимах работы (холостой ход, номинальная нагрузка, максимальная нагрузка);
• определение среднего значения, которое сравнивается с предельными нормативами.

Результаты испытаний фиксируются в протоколе и служат основанием для заключения о соответствии или несоответствии оборудования установленным требованиям. За превышение установленных норм для предприятий и организаций предусмотрена административная ответственность. Если жители жалуются на постоянный гул, они могут обратиться в Роспотребнадзор. Этот орган уполномочен проводить проверки, а также налагать штрафы на нарушителей. В случае, если проблема не решается, это может стать основанием для судебного разбирательства.

Основные причины возникновения шума

Основная причина почему гудит трансформатор при работе – это магнитострикция сердечника. Это физическое явление заставляет ферромагнитные материалы (сталь, из которой сделан сердечник) изменять свои размеры под воздействием переменного магнитного поля. Поскольку переменный ток в сети пульсирует с частотой 50 Гц, сердечник сжимается и расширяется с удвоенной частотой, то есть 100 раз в секунду. Эти микроскопические изменения размеров вызывают вибрацию, которая создает характерный гул трансформатора. Если сердечник собран из качественной электротехнической стали, а пластины надежно скреплены, звук будет умеренным, монотонным. Но при дефектах сборки, зазорах между листами или использовании низкосортного металла гул усиливается, становится более заметным.

Второй по частоте источник гудения трансформатора – обмотки. По ним протекают большие токи, создавая электродинамические силы, которые заставляют проводники вибрировать. При ослаблении креплений вибрации усиливаются, появляется треск или дрожание корпуса. В запущенных случаях это может привести к повреждению изоляции.

Неисправности системы охлаждения также могут стать причиной сильного гула. Износ подшипников вентиляторов и насосов, дисбаланс крыльчатки или перегрев приводят к сильному механическому шуму. В таких ситуациях трансформатор может работать исправно электрически, но при этом сильно гудеть.

Дефекты изоляции могут проявляться в виде треска или свиста. Это может свидетельствовать о частичных разрядах, которые являются серьезной неисправностью и требуют немедленного вмешательства.

Со временем болты, гайки, зажимы теряют жесткость крепления. Вибрация корпуса усиливается, оборудование начинает «откликаться» дребезжанием на любую нагрузку. Внешне это воспринимается как резкий или металлический звук.

Если нет виброизоляции, то колебания корпуса передаются на фундамент и строительные конструкции. В результате возникает эффект резонанса, и звук от трансформаторной будки распространяется по зданию или на территорию вокруг.

Когда нагрузка превышает номинальные значения, температура и вибрации возрастают. В этот момент даже исправное оборудование начинает гудеть заметно громче. Поэтому при жалобах жителей важно учитывать фактический режим работы.

Со временем оборудование стареет. Износ материалов, изменение свойств изоляции, ослабление креплений – все это приводит к постепенному росту уровня шума. Это естественный процесс, но его можно замедлить путем регулярного обслуживания.

Не всегда источник звука связан с самим трансформатором. Рядом могут находиться вибрирующие механизмы или машины, создающие акустический резонанс. В таких случаях трансформатор лишь усиливает уже существующий фон.

Пути устранения и снижения шума трансформатора

Снижение шума начинается еще на стадии проектирования. Чтобы оборудование работало тихо, производители используют электротехническую сталь с минимальной магнитострикцией, тщательно изолируют и прессуют пластины сердечника. В конструкции учитывается жесткость креплений и наличие виброгасящих узлов. Снижение шума достигается также благодаря оптимальному расчету вентиляционной системы, выбору более тихих вентиляторов.

Если работающая трансформаторная будка гудит слишком громко, для снижения уровня шума предпринимают ряд мер.

• Регулировка, подтяжка крепежных элементов. Со временем болты и гайки, удерживающие обмотки и сердечник, могут ослабнуть. Периодическая проверка и подтяжка крепежа помогает устранить механические колебания.
• Замена изношенных частей. В трансформаторах с принудительным охлаждением шуметь могут старые вентиляторы или насосы. Их своевременная замена на новые, более тихие аналоги, может значительно улучшить ситуацию.
• Виброизоляция. Установка оборудования на специальные виброизолирующие прокладки, амортизаторы или пружины снижает передачу вибраций на фундамент и стены здания.
• Шумозащитные кожухи и экраны. Это один из самых эффективных способов устранить гул. Кожухи или экраны, изготовленные из звукопоглощающих материалов (например, многослойных панелей с минеральной ватой), устанавливаются вокруг трансформатора. Они создают барьер, который поглощает и отражает звук, не давая ему распространяться.
• Акустическая изоляция помещений. Если трансформатор установлен в здании, стены и потолок дополнительно облицовываются звукопоглощающими материалами. Грамотная планировка помогает избежать распространения гула по всему объекту.
• Оптимизация нагрузки. Перегрузка усиливает вибрации, делает оборудование заметно громче. Контроль нагрузки через АВР или системы мониторинга помогает снизить акустическую нагрузку.
• Активные системы шумоподавления. Могут применяться в особо чувствительных к громким звукам местах, где пассивные методы неэффективны. Они работают по принципу генерации звука в противофазе, который нейтрализует оригинальный звук. Однако это довольно дорогостоящее, потому редко применяемое решение.

Иногда причины гудения трансформатора носят более серьезный характер, тогда требуется частичный или капитальный ремонт. Специалисты проведут диагностику, разберут устройство, устранят дефекты изоляции, заменят обмотки или проведут другие работы, чтобы вернуть агрегат к нормальному режиму работы. Капитальный ремонт необходим, когда причиной шума является износ материалов, старение оборудования.

Жалобы на шум трансформатора: что делать и куда обращаться

Если постоянный гул мешает жить, важно действовать правильно и последовательно. Просто жаловаться недостаточно – нужно иметь доказательства и знать, к кому обращаться.

Первый шаг – это фиксация проблемы. Жалоба будет иметь вес, если она подкреплена объективными данными. Для этого нужно провести измерение уровня шума. Экспертизу можно заказать в независимой аккредитованной лаборатории или в организации, уполномоченной проводить такие замеры. Специалисты определят уровень звукового давления в квартире или на участке, сравнят его с нормативными значениями, установленными в СНиПах и ГОСТах. В результате вы получите официальный протокол, который будет служить доказательством. Дополнить жалобу можно аудио- или видеозаписью, подтверждающей сильный гул.

После того как у вас на руках будет протокол с превышением норм, можно переходить к официальным обращениям.

• Управляющая компания или ТСЖ. Если трансформатор установлен в доме или на его территории, именно они обязаны обеспечить соблюдение санитарных норм.
• Энергоснабжающая организация. В случаях, когда трансформаторная будка находится на балансе сетевой компании, ответственность несут энергетики.
• Роспотребнадзор. Орган проводит проверки соблюдения норм по шуму, а также может привлечь к ответственности нарушителя.
• Суд. Если предписания не выполняются, граждане имеют право обратиться в суд с требованием устранить нарушение, а также компенсировать причиненный ущерб.

Согласно ФЗ «О санитарно-эпидемиологическом благополучии населения», граждане имеют право на благоприятную среду обитания, в которой отсутствуют вредные факторы, включая повышенный уровень шума. Организация, которая эксплуатирует трансформатор, несет ответственность за соблюдение норм. Если уровень шума превышает допустимые значения, это считается административным правонарушением. Владелец может быть оштрафован, а в некоторых случаях суд может обязать его установить шумозащитные экраны или даже перенести оборудование.

Заключение

Шум от трансформатора – не просто бытовое неудобство, а важный показатель состояния оборудования и фактор, влияющий на комфорт и здоровье людей. Его причины разнообразны, поэтому подход к решению проблемы должен быть комплексным – от профилактических мер на этапе проектирования до регулярного обслуживания и применения современных шумозащитных технологий.

Перспективы отрасли связаны с внедрением «тихих» трансформаторных блоков нового поколения. Использование улучшенных магнитных материалов, оптимизированных систем охлаждения, активных систем шумоподавления позволяет снижать уровень шума до значений, комфортных даже в жилой застройке. Эти решения постепенно становятся стандартом для производителей и требованием для заказчиков.

Чтобы избежать проблем, важно своевременно проводить диагностику и профессиональное обслуживание. Если трансформатор начал сильно гудеть – это сигнал, который нельзя игнорировать. Своевременное обращение к специалистам поможет не только устранить дискомфорт, но и предотвратить возможные аварии.
