Типичные ошибки при сборке и монтаже ВРУ: от проектирования до пусконаладки

Вводно-распределительное устройство — ключевой элемент системы электроснабжения здания. Именно через ВРУ проходит распределение нагрузки, защита линий и подключение потребителей. Ошибки на любом этапе — от проектирования до пусконаладочных работ — способны привести к перегреву оборудования, ложным срабатываниям автоматики, простоям и даже пожару.

На практике большинство проблем возникает не из-за одной критической неисправности, а из-за совокупности мелких недочетов. Неправильно рассчитанная нагрузка, некачественная сборка щита, нарушение схем подключения или отсутствие проверки контактов постепенно снижают надежность всей системы.

В этой статье рассмотрим наиболее распространенные ошибки при работе с ВРУ и способы их предотвращения.

Ошибки на этапе проектирования

Проектирование — основа дальнейшей безопасной эксплуатации. Если на этом этапе допущены просчеты, устранить их после монтажа будет значительно сложнее и дороже.

Неправильный расчет нагрузок

Одна из самых частых проблем — занижение расчетной мощности. Это приводит к перегрузке оборудования уже в первые месяцы эксплуатации объекта.

Типичные последствия:

• перегрев шин и кабельных линий;
• ускоренный износ автоматических выключателей;
• падение напряжения;
• нестабильная работа оборудования.

Особенно часто такая ситуация возникает при строительстве коммерческих объектов, где в процессе эксплуатации добавляются новые потребители.

Отсутствие запаса по мощности

Даже если расчет выполнен корректно, отсутствие резерва делает систему уязвимой для модернизации. Практика показывает, что без запаса минимум 15–20% ВРУ быстро достигает предельной нагрузки.

В результате приходится:

• менять автоматы;
• увеличивать сечение кабелей;
• полностью переделывать распределительную часть.

Ошибки в выборе оборудования

Иногда проект предусматривает оборудование, не соответствующее условиям эксплуатации. Например:

• использование аппаратов с недостаточной отключающей способностью;
• установка устройств без учета температуры помещения;
• применение компонентов разных производителей без проверки совместимости.

Такие решения часто становятся причиной нестабильной работы автоматики и проблем при техническом обслуживании.

Игнорирование селективности защиты

При неправильной настройке автоматов авария на одной линии может обесточить весь объект. Отсутствие селективности особенно критично для производственных площадок, медицинских учреждений и торговых центров.

Грамотно спроектированная защита должна локализовать повреждение только на аварийном участке.

Ошибки при сборке ВРУ

Даже качественный проект не гарантирует надежную работу системы, если сборка выполнена с нарушениями.

Некачественная затяжка контактных соединений

Слабый контакт — одна из главных причин перегрева в электрощитах.

При недостаточной затяжке возникают:

• локальный нагрев;
• оплавление изоляции;
• выгорание клемм;
• повреждение шин.

Особенно опасно то, что дефект может проявиться не сразу, а спустя несколько месяцев эксплуатации.

Для предотвращения подобных проблем необходимо использовать динамометрический инструмент и соблюдать момент затяжки, указанный производителем.

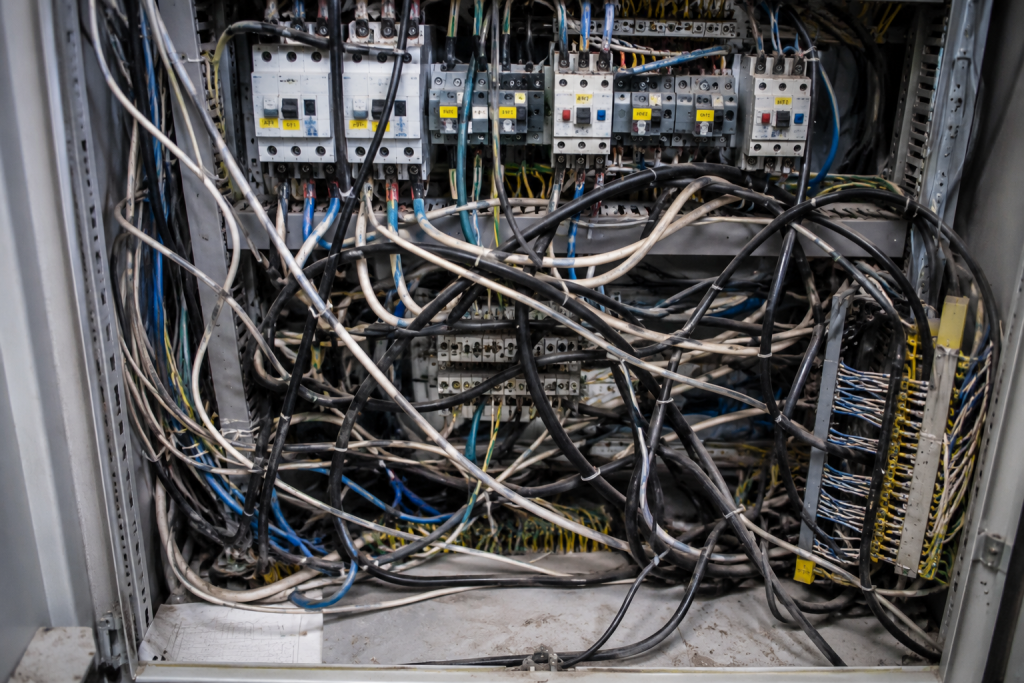

Неправильная укладка кабелей

Хаотичная прокладка проводников усложняет обслуживание и повышает риск повреждения изоляции.

Распространенные ошибки:

• чрезмерное натяжение кабеля;
• отсутствие маркировки;
• пересечение силовых и слаботочных линий;
• нарушение минимальных радиусов изгиба.

Кроме того, плохая организация внутреннего пространства ухудшает охлаждение оборудования.

Использование неподходящих шин и комплектующих

Иногда при сборке применяются материалы меньшего сечения для снижения стоимости проекта. Это приводит к повышенному нагреву и сокращению срока службы ВРУ.

Особенно критичны:

• алюминиевые шины без соответствующей обработки;
• несертифицированные клеммы;
• дешевые контактные группы;
• крепеж низкого качества.

Экономия на комплектующих почти всегда оборачивается дополнительными затратами в будущем.

Нарушение требований по вентиляции

ВРУ выделяет значительное количество тепла, особенно на объектах с высокой нагрузкой. Если не предусмотреть достаточный теплоотвод, температура внутри шкафа быстро превысит допустимые значения.

Последствия перегрева:

• снижение ресурса автоматов;
• ложные отключения;
• ускоренное старение изоляции;
• повреждение электронных компонентов.

Для мощных щитов необходимо заранее рассчитывать систему вентиляции или предусматривать принудительное охлаждение.

Ошибки при монтаже на объекте

После доставки ВРУ на объект начинается этап установки и подключения. Именно здесь нередко возникают нарушения, влияющие на дальнейшую эксплуатацию.

Неправильное подключение кабельных линий

Даже опытные монтажники иногда допускают ошибки при подключении фазировки и нулевых проводников.

Это может привести к:

• перекосу фаз;
• некорректной работе защиты;
• выходу оборудования из строя;
• короткому замыканию.

Особенно важно тщательно проверять подключение резервного питания и АВР.

Отсутствие качественного заземления

Некорректная организация системы заземления создает угрозу как для оборудования, так и для персонала.

Типичные нарушения:

• плохой контакт PE-шины;
• недостаточное сечение проводников;
• использование временных соединений;
• отсутствие проверки сопротивления.

Без полноценного заземления невозможно обеспечить корректную работу защитных устройств.

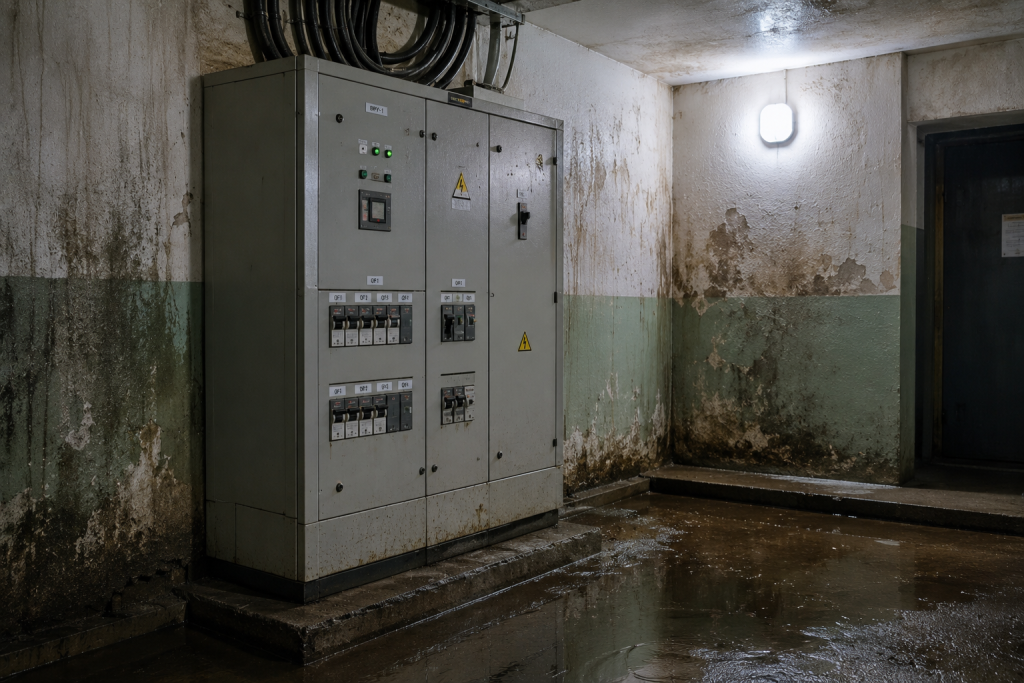

Монтаж в неподходящих условиях

Иногда ВРУ устанавливают в помещениях с повышенной влажностью, запыленностью или недостаточной вентиляцией без учета степени защиты корпуса.

Это приводит к:

• коррозии контактов;
• образованию конденсата;
• загрязнению токоведущих частей;
• ускоренному износу оборудования.

При выборе места установки необходимо учитывать реальные условия эксплуатации, а не только проектные параметры.

Нарушение расстояний и зон обслуживания

Еще одна распространенная ошибка — недостаточное пространство для обслуживания ВРУ.

В результате возникают сложности при:

• ремонте;
• замене автоматов;
• диагностике;
• проведении измерений.

Кроме того, нарушение нормативных расстояний может стать причиной отказа при сдаче объекта.

Ошибки во время пусконаладки

Даже правильно собранное и установленное ВРУ требует полноценной проверки перед вводом в эксплуатацию.

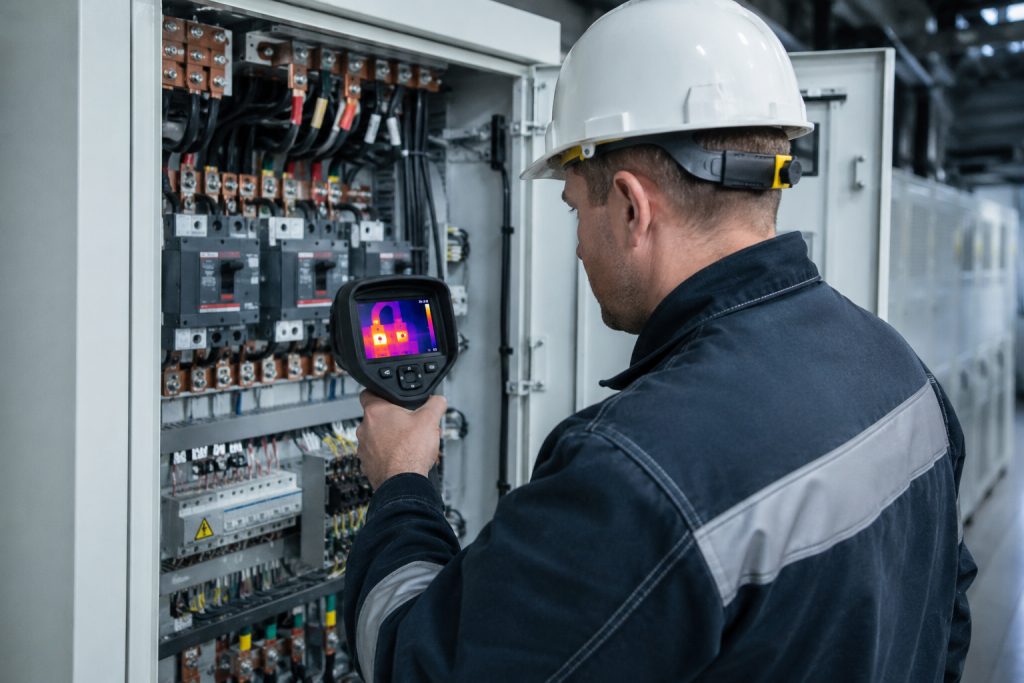

Отказ от тепловизионного контроля

Тепловизионное обследование позволяет выявить слабые контакты и зоны перегрева еще до появления аварии.

Без такой проверки скрытые дефекты часто обнаруживаются уже под нагрузкой, когда повреждение оборудования становится неизбежным.

Неполная проверка защит

Иногда пусконаладка ограничивается только визуальным осмотром. Это серьезная ошибка.

Обязательно необходимо проверять:

• работу автоматических выключателей;
• корректность уставок;
• функционирование АВР;
• сопротивление изоляции;
• параметры сети под нагрузкой.

Без испытаний невозможно гарантировать стабильную работу системы.

Отсутствие исполнительной документации

После завершения работ нередко отсутствуют актуальные схемы и маркировка.

Это существенно усложняет:

• обслуживание;
• поиск неисправностей;
• модернизацию;
• аварийный ремонт.

Исполнительная документация должна полностью соответствовать фактической схеме подключения.

Как избежать ошибок при работе с ВРУ

Минимизировать риски позволяет комплексный подход на всех этапах реализации проекта.

Основные рекомендации:

• выполнять точный расчет нагрузок с учетом резерва;
• использовать сертифицированное оборудование;
• соблюдать требования ПУЭ и нормативной документации;
• контролировать качество сборки;
• проверять момент затяжки соединений;
• проводить полноценную пусконаладку;
• выполнять тепловизионное обследование после ввода под нагрузку.

Дополнительно важно организовать регулярное техническое обслуживание. Даже качественно собранное ВРУ требует периодической диагностики и ревизии контактов.

Заключение

Большинство проблем с ВРУ связано не с самим оборудованием, а с ошибками на этапах проектирования, сборки и монтажа. Неправильный расчет нагрузки, слабые контактные соединения, нарушение схем подключения и отсутствие полноценной пусконаладки постепенно приводят к авариям и дорогостоящему ремонту.

Надежность системы электроснабжения формируется из множества деталей. Поэтому при работе с ВРУ важно уделять внимание каждому этапу — от разработки проекта до финальных испытаний под нагрузкой. Только комплексный подход обеспечивает безопасную и стабильную эксплуатацию объекта на протяжении многих лет.
