Условия работы оборудования в ВРУ: требования к влажности, температуре и способы защиты от пыли

Вводно-распределительные устройства (ВРУ) – это сердце электроснабжения любого здания. От их надежной работы зависит безопасность людей и сохранность имущества. Однако оборудование в помещениях электроустановок подвергается воздействию множества факторов, которые могут привести к отказам и аварийным ситуациям.

Условия работы оборудования играют решающую роль в долговечности ВРУ. Влажность воздуха, перепады температуры и накопление пыли – это основные враги электротехники. Они вызывают коррозию контактов, образование конденсата и замыкания цепей. Эксплуатация электроустановок в неподходящем микроклимате сокращает срок службы в разы.

Нормальные условия работы оборудования описаны в российских ГОСТах и Правилах устройства электроустановок (ПУЭ). Соблюдение этих требований – не просто рекомендация, а обязанность владельцев объектов. В этой статье мы разберем, какие параметры нужно контролировать в помещении ВРУ, какие опасности грозят при их нарушении и как защитить оборудование.

Нормативные требования к помещениям электроустановок

Классификация помещений по ПУЭ

Устройство помещений электроустановок регулируется Правилами устройства электроустановок (ПУЭ) 7-го издания. Основные требования изложены в главе 1.1. Этот документ делит все помещения на категории в зависимости от условий окружающей среды.

Классы помещений, согласно правилам устройства электроустановок, определяются по трем ключевым параметрам: влажности, температуре и запыленности.

По уровню влажности ПУЭ выделяет четыре типа помещений (пункты 1.1.6–1.1.9):

• Сухие – относительная влажность не превышает 60%;
• Влажные – влажность составляет от 60% до 75%;
• Сырые – влажность поднимается выше 75%;
• Особо сырые – влажность близка к 100%, на стенах и потолке постоянно присутствует конденсат.

Температурная классификация проще. Согласно пункту 1.1.10 ПУЭ, существуют жаркие помещения, где температура постоянно или периодически (более суток) превышает +35°С.

Пункт 1.1.11 разделяет помещения по запыленности на два вида:

• С токопроводящей пылью (металлическая, угольная);
• С нетокопроводящей пылью (древесная, текстильная, мучная).

Эксплуатация помещений и электроустановок возможна только при учете особенностей этих классификаций.

Требования к помещениям ВРУ

Помещение для ВРУ должно соответствовать строгим нормам. Основное требование содержится в пункте 7.1.30 ПУЭ: температура в помещении электроустановки не должна опускаться ниже +5°С. Это минимальный порог для нормальной работы коммутационной аппаратуры.

Для помещений ВРУ требования включают обязательную естественную вентиляцию. Застой воздуха приводит к перегреву оборудования и накоплению влаги.

СП 31-110-2003 (раздел 13) устанавливает дополнительные ограничения для электрощитовых помещений. Категорически запрещено размещать ВРУ над или под влажными и мокрыми помещениями – ванными комнатами, душевыми, прачечными, бассейнами. Протечки из этих зон могут привести к короткому замыканию и пожару.

Через помещение ВРУ нельзя прокладывать трубопроводы водоснабжения, канализации, отопления и других жидкостей. Исключение – трубы систем пожаротушения и отопления самого помещения. Требования к помещению ВРУ направлены на минимизацию рисков попадания влаги на токоведущие части.

Влажность в помещениях электроустановок

Классификация и нормы

Влажность в электроустановках – один из самых критических параметров. ПУЭ определяет четкие границы для каждого класса помещений.

Влажность помещений сухих электроустановок не должна превышать 60% относительной влажности (ПУЭ п. 1.1.6). Это оптимальные условия для работы электрооборудования. В таких помещениях риск коррозии и замыканий минимален.

Следующий уровень – влажные помещения с влажностью от 60% до 75%. Здесь уже требуется более внимательный контроль состояния оборудования.

Какие помещения электроустановок называются сырыми? Это помещения, где относительная влажность воздуха постоянно превышает 75% (ПУЭ п. 1.1.8). К ним относятся подвалы без гидроизоляции, складские помещения с плохой вентиляцией, помещения рядом с влажными зонами.

Особо сырые помещения – это самый опасный класс. Влажность в них близка к 100%, на стенах и потолке видна влага.

Для электроустановок влажность воздуха сверх допустимых норм приводит к серьезным проблемам. Влага проникает в щели контактов, окисляет медь и латунь, создает пленку сопротивления. Это снижает надежность коммутационной аппаратуры и может привести к возгоранию при коротком замыкании.

Опасность конденсата и способы защиты

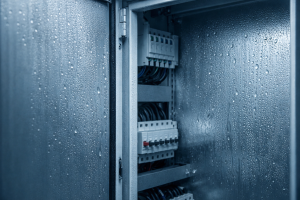

Конденсат образуется в одной ситуации: когда теплый воздух со стороны помещения соприкасается с холодными деталями оборудования или стенами. Это происходит при резком похолодании ночью или при открывании дверей в мороз.

Капли влаги на контактах – прямой путь к замыканиям и отказам. Коррозия разъедает золотые и серебряные покрытия контактов. Изоляционные свойства кабелей падают, появляется утечка тока.

Средства защиты оборудования от конденсата проверены временем и нормативами:

1. Обогреватели с термостатами поддерживают минимальную температуру в помещении, не давая воздуху охладиться ниже точки росы. Включаются автоматически при падении температуры.

2. Осушители воздуха активно удаляют влагу из помещения. Подходят для небольших ВРУ и хорошо вентилируемых помещений.

3. Антиконденсатные нагреватели – специальные приборы, встроенные в шкаф ВРУ. Они греют дверцу и стенки, исключая образование конденсата на внутренних поверхностях.

4. Герметизация и улучшенная вентиляция – долгосрочное решение. Герметичные двери и прокладки предотвращают проникновение холодного воздуха. Приточно-вытяжная вентиляция с фильтрами удаляет влагу без потери тепла.

Защита ВРУ от влаги – это не роскошь, а необходимость. Инвестиция в климатический контроль окупается надежностью электроснабжения и отсутствием аварий.

Температурный режим эксплуатации ВРУ

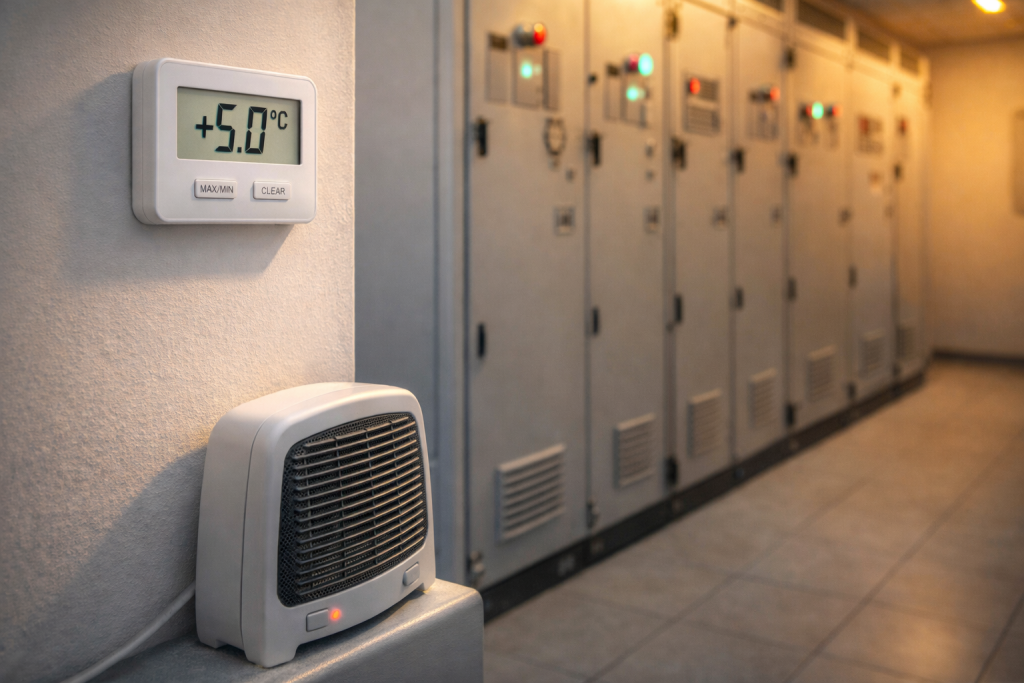

Какая температура должна быть в электроустановках? Минимальный порог установлен в ПУЭ пункте 7.1.30 – это +5°С. Ниже этого значения оборудование может отказать. Однако нормальные условия эксплуатации подразумевают более широкий диапазон.

ГОСТ 32396-2021 определяет условия работы для устройств вводно-распределительных. ВРУ изготавливаются с климатическим исполнением УХЛ4 согласно ГОСТ 15150 и ГОСТ 15543.1. Это означает, что оборудование рассчитано на работу при температуре окружающего воздуха от +1°С до +35°С. Предельные значения (допускаемые, но не рекомендуемые) простираются от +1°С до +40°С.

Температура электроустановок влияет на все процессы внутри аппаратуры. При нагреве расширяются металлические детали, возрастает сопротивление контактов, ускоряется окисление. При охлаждении увеличивается хрупкость изоляции, замедляются электрические процессы.

Особенно критичны переключения в электроустановках при низких температурах. Согласно Приказу Минэнерго РФ от 13.09.2018 № 757 (Правила переключений), плановые переключения в закрытых распределительных устройствах запрещены при температуре наружного воздуха ниже −20°С. Для РУ наружной установки этот порог еще выше – минус 15°С.

Почему существуют эти ограничения? При холоде металл становится более хрупким, изоляция теряет пластичность, а масло в выключателях загустевает. Форсированное переключение может привести к поломке или даже взрыву аппарата.

Температура в помещениях электроустановок должна контролироваться постоянно. Зимой в неотапливаемых ВРУ нужны обогреватели. Летом при перегреве требуется принудительная вентиляция. Стабильный температурный режим – залог долгой и безопасной работы оборудования.

Пыль в электроустановках: классификация и опасности

Типы пыльных помещений

Пыль в электроустановках – часто недооцениваемая, но серьезная проблема. ПУЭ пункт 1.1.11 четко определяет пыльные помещения как места, где в воздухе постоянно или периодически находятся частицы, способные повредить оборудование.

Существует два типа пыльных помещений. Помещения с токопроводящей пылью содержат частицы металла, угля, графита, сажи. Эта пыль проводит электричество и крайне опасна. Она может замкнуть цепь между контактами, вызвав искру или дугу. Помещения с нетокопроводящей пылью содержат частицы древесины, текстиля, муки, крахмала. Они менее опасны электрически, но тоже наносят вред.

Требования к условиям работы оборудования в пыльных помещениях очень строгие. Пыль осаждается на токоведущих частях и проникает внутрь аппаратов. Там она скапливается, создавая слой изолятора между контактами. Эффективность переключений падает, аппарат может не сработать в критический момент.

Условия работы электрического оборудования в пыльных зонах еще усложняются риском искрообразования. При переключении контактов под нагрузкой пыль загорается, вызывая пожар. Слой пыли также препятствует охлаждению – оборудование перегревается и выходит из строя раньше времени.

Способы защиты от пыли

Защита электрического оборудования от пыли начинается с правильного выбора степени защиты корпуса. ГОСТ 14254-96 определяет код IP (Ingress Protection), который показывает уровень герметичности.

1. IP2X – базовая защита для чистых внутренних помещений. Защищает от касания пальцем, но пыль проникает свободно.

2. IP31 – минимальная степень для ВРУ, размещаемых вне специальных помещений (СП 31-110-2003, п. 13.1). Обеспечивает защиту от брызг и мелких предметов.

3. IP54 – надежная защита от пыли и брызг воды. Пыль не полностью исключена, но находится в допустимых пределах.

4. IP65 – полная пыленепроницаемость. Предназначена для самых грязных и влажных помещений.

Защита оборудования от пыли реализуется несколькими способами одновременно.

• Приточно-вытяжная вентиляция с фильтрами – главное средство. Воздух поступает через мелкие фильтры, которые задерживают частицы пыли.

• Пылевые фильтры на приточных отверстиях требуют регулярной замены – один раз в 3–6 месяцев в зависимости от загрязненности.

• Герметизация корпусов ВРУ предотвращает внутреннее накопление пыли. Двери должны плотно закрываться, щели заделаны.

• Регулярная очистка помещений – обязательный элемент. Влажная уборка (не сметание!) один раз в месяц предотвращает поднятие пыли в воздух. Внутри ВРУ очистку проводит электрик мягкой щеткой и пылесосом с фильтром HEPA.

Комплексный подход к защите гарантирует надежную работу оборудования даже в неблагоприятных условиях.

Технические условия и требования к эксплуатации ВРУ

Технические условия ВРУ определены несколькими нормативными документами. Основной из них – ГОСТ 32396-2021, который действует с 1 марта 2022 года и заменил предыдущую версию ГОСТ 32396-2013.

Тех условия ВРУ по этому стандарту включают климатическое исполнение УХЛ4. Это означает, что оборудование рассчитано на работу в умеренном климате с холодной зимой. Условия эксплуатации электроустановок по ГОСТ 32396-2021 предусматривают относительную влажность воздуха до 80% при температуре +25°С (согласно ГОСТ 15543.1). Окружающая среда должна быть невзрывоопасной, без агрессивных паров и газов, которые разъедают металл и изоляцию.

Для старых ВРУ, установленных до 2013 года, действуют требования ГОСТ Р 51732-2001. Этот стандарт менее строгий, но его требования все равно нужно соблюдать при эксплуатации.

Условия работы и эксплуатации оборудования требуют обязательной вентиляции. ПУЭ пункт 7.1.30 указывает на необходимость естественной вентиляции помещения ВРУ. Она обеспечивает циркуляцию воздуха, удаляет влагу и тепло от работающего оборудования.

Эксплуатация ВРУ не ограничивается монтажом и запуском. ПТЭЭП (Правила технической эксплуатации электроустановок потребителей) требуют регулярных осмотров и обслуживания. Персонал должен проверять состояние контактов, целостность изоляции, наличие признаков перегрева, коррозии и загрязнения. Визуальный осмотр проводится не реже одного раза в месяц. Более тщательная диагностика (измерение сопротивления контактов, термография) выполняется один раз в квартал.

Комплексная защита оборудования ВРУ

Защита ВРУ – это не одна мера, а система взаимосвязанных действий. Ни один отдельный способ не решит все проблемы с микроклиматом и загрязнением. Нужен интегрированный подход.

1. Контроль температуры и влажности – первый и главный элемент. В зимний период устанавливаются обогреватели с термостатами, поддерживающие минимум +5°С. Летом включается принудительная вентиляция или кондиционирование для предотвращения перегрева. Влажность контролируется с помощью осушителей воздуха или антиконденсатных нагревателей.

2. Вентиляция с фильтрацией удаляет избыток влаги и предотвращает накопление пыли. Воздух поступает через фильтры, которые задерживают загрязнения.

3. Выбор оборудования с соответствующей степенью защиты IP критически важен. Для условия эксплуатации с повышенной влажностью или пылью следует использовать ВРУ с IP54–IP65, а не базовым IP31.

4. Системы мониторинга микроклимата (гигростаты и термостаты) – дают информацию о состоянии помещения. Современные системы отправляют оповещения при выходе параметров за пределы нормы.

5. Превентивные меры начинаются с проектирования. Необходимо исключить размещение ВРУ над влажными зонами, обеспечить гидроизоляцию помещений, установить барьеры от источников пыли (производства, строительства).

6. Регулярное обслуживание – последний, но не менее важный элемент защиты электрического оборудования. Влажная уборка помещения, чистка внутренностей ВРУ, проверка герметичности дверей – все это должно входить в план техническом обслуживания.

Заключение

Условия в помещении ВРУ – это не деталь, которой можно пренебречь. От влажности, температуры и чистоты зависит вся надежность электроснабжения здания. Нарушение нормативных требований ПУЭ, ГОСТов и СП приводит к авариям, пожарам и травмам людей. Регулярный контроль состояния ВРУ и помещений – необходимая часть обслуживания.
