ВРУ по ГОСТ: обозначения, классификация и технические характеристики

Знание ГОСТов, а также числовых и буквенных обозначений необходимо для правильного выбора, проектирования, монтажа ВРУ (вводно-распределительного устройства). Это гарантирует совместимость всех аппаратов, соответствие нормативам безопасности, а также снижает риск ошибок при подключении и эксплуатации. Соблюдение стандартов облегчает диагностику, обслуживание, предотвращает аварийные ситуации.

Нормативная база

Перечислим основные нормативные документы, регламентирующие проектирование, изготовление, монтаж, эксплуатацию ВРУ.

• ГОСТ 32396-2021 (взамен ГОСТ 32396-2013) «Устройства вводно-распределительные для жилых и общественных зданий. Общие технические условия».
• ГОСТ 30331 (IEC 60364-1:2005) «Электроустановки низковольтные».
• ПУЭ (Правила устройства электроустановок) – основной документ, регламентирующий устройство электроустановок, в том числе ВРУ.
• СП 76.13330.2016 «Электротехнические устройства».
• СП 256.1325800.2016. «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

Важной частью нормативных требований являются параметры безопасности и надежности электроснабжения. Так категория надежности электроснабжения определяет степень резервирования питания. Например, склады, а также прочие вспомогательные помещения относятся к третьей категории. Для таких объектов вполне достаточно ВРУ с одним вводом. Объекты, подпадающие под первую и вторую категории, требуют уже двух независимых вводов питания. В некоторых случаях может потребоваться три ввода – например, если помимо двух сетевых источников планируется подключение автономного резерва, такого как дизель-генератор или аккумуляторная батарея. Подключение автономного источника обязательно для объектов первой особой категории электроснабжения.

При выборе устройств с несколькими вводами важно учитывать способ переключения на резервный источник. Существует два варианта: ручной и автоматический. В автоматических системах используется блок АВР. Такие устройства необходимы для обеспечения бесперебойной работы объектов первой и первой особой категорий. Для второй категории допускается ручное управление. Это уместно в тех случаях, когда перебои электроснабжения случаются редко и не представляют серьезной угрозы для потребителей.

Вводно-распределительные устройства должны соответствовать I и II классу защиты от поражения током по ГОСТ 12.2.007.0.

В соответствии с ГОСТ 14254, степень защиты ВРУ в смонтированном виде должна обеспечивать безопасность от прикосновения к токоведущим частям, защищать от внешних воздействий на следующих уровнях:

• для одно- и многопанельных устройств, установленных на полу в электрощитовых:
• при закрытых дверях со стороны обслуживания, а также с боков, сверху, сзади – не ниже IP31;
• со стороны нижнего основания, прилегающего к полу – IP00;
• при открытых дверях – не ниже IP2X;
• для отсека узла коммерческого учета при закрытой дверце – IP31;
• для одно- и многопанельных щитов, установленных внутри зданий вне электропомещений:
• при закрытых дверях – IP31, снизу у основания – IP00;
• при открытых дверях – IP2XB;
• для шкафов классов I и II при закрытых дверях:
• при напольной установке или креплении на стену – IP31;
• при встраивании в ниши – IP31 (для встроенной части – IP20).

Во всех случаях, когда дверцы открыты, степень защиты, которую обеспечивает оперативная панель, должна быть не ниже IP2XB.

Монтаж и эксплуатация регламентируются ПУЭ, СП, технической документацией изготовителя. Важно соблюдать требования по заземлению, расстояниям до стен и проемов, обеспечению доступа к элементам ВРУ.

При ссылках на нормативные документы в проектной документации необходимо соблюдать точность и полноту. Это обеспечивает юридическую защиту, прозрачность, соответствие требованиям. Нужно указывать полное наименование документа, номер, год издания/утверждения, конкретные пункты, разделы.

Буквенно-цифровая система обозначений ВРУ

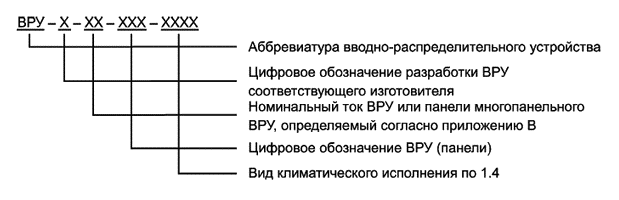

Маркировка формируется по правилам, определенным в ГОСТ 32396-2021, где буквы указывают на тип устройства, а числа – на технические параметры.

Приведем примеры условных обозначений ВРУ:

• панель вводная ВРУ, 3-й разработки, изготовителя С, на номинальный ток 200 А, цифровое обозначение 102, климатическое исполнение УХЛ4: ВРУ-3С-200-102 УХЛ4;
• панель распределительная ВРУ, 2-й разработки, изготовителя С, на номинальный ток 310 А, цифровое обозначение 210, климатическое исполнение УХЛ4: ВРУ-2С-310-210 УХЛ4.

Классификация ВРУ по техническим характеристикам

По количеству вводов

• С одним вводом. Питание от одного источника. Обычно подходят для складов или других подсобных помещений, которые относятся к третьей категории надежности.
• С двумя вводами. Питание от двух независимых источников с возможностью секционирования. Подходят для объектов второй и первой категорий надежности.
• С тремя вводами. Такой вариант может потребоваться, если наряду с двумя сетевыми вводами планируется установить независимый источник автономного питания. Например, дизель-генераторную установку или аккумуляторные батареи.

По конструкции

• Одношкафные. Они представляют собой единую конструкцию, без разделения на отдельные панели.
• Многосекционные. В рамках одного электрощита могут иметь две и более панелей. Такие устройства предназначены для разветвленного управления несколькими линиями энергоснабжения.
• Модульные. Они позволяют добавлять новые автоматы или устройства защитного отключения (УЗО), увеличивая при этом количество выходных линий, а также упрощают ремонт и обслуживание оборудования.

По способу установки

Устройства могут быть навесными, напольными, встраиваемыми. Первые крепятся к стене, применяются при ограниченной площади электропомещений. Напольные устанавливаются на фундамент или монтажную раму. Встраиваемые модели размещаются в специальных нишах, обеспечивая архитектурную интеграцию с интерьером помещения.

По месту установки

Место установки влияет на требования к конструкции ВРУ, особенно к степени защиты от внешних факторов.

• Для электрощитовых помещений. В этом случае оборудование имеет степень защиты IP31, так как само помещение обеспечивает дополнительную защиту от пыли и влаги.
• Вне электрощитовых помещений (уличного монтажа). Для таких устройств требуются более высокие степени защиты, например, IP54 или выше, чтобы обеспечить надежную работу в условиях воздействия климатических факторов внешней среды (дождь, снег, пыль).

Типовые схемы

Схема нужна для проектировщика, электриков, проверяющих, энергетиков, а также для заказчика, который хочет понимать, за что он платит. При проектировании важно учитывать, какой тип сети используется. Приведем основные варианты.

• Схема с одним вводом. Она подходит для объектов с низким потреблением. В нее входит один вводной автомат и распределительный шкаф. Такие схемы используют, например, для частных домов с мощностью до 15 кВт.
• Схема с двумя вводами. Применяется для объектов II категории надежности электроснабжения, например, торговых центров, офисных зданий. В схеме два ввода: один основной, второй резервный.
• Схема с двумя вводами и секционированием. Сеть делится на две секции с подключением каждой к отдельному вводу. Схема применяется для объектов I категории надежности, таких как больница, крупный производственный цех.

Важный этап проектирования электроснабжения согласование ВРУ с приемно-распределительными устройствами (ППУ) и внутренними щитами. Учитываются:

• токовые нагрузки – оборудование подбирается с учетом общей мощности потребителей и категории надежности;
• селективность защиты – автоматические выключатели должны быть согласованы по номиналам, времени срабатывания, чтобы при аварии отключался только нужный участок;
• автоматизация – согласуются интерфейсы, протоколы систем АСКУЭ, диспетчеризации;
• трассировка кабелей – учитываются длины, сечения, падения напряжения, способы прокладки;
• проектная увязка – схемы, спецификации, ведомости подключений должны быть единообразны

Вводно-распределительные устройства, как правило, размещаются в отдельном помещении (электрощитовой) с хорошей вентиляцией. Высота установки 0,8−1,7 м от поверхности земли, а при опасности затопления выше возможного уровня затопления. Не допускается монтаж щитов вблизи трубопроводов (вода, газ, канализация) ближе, чем на 1 метр. В состав ВРУ должны входить аппараты защиты (автоматические выключатели, УЗО) на питающей линии, а также на каждой из отходящих линий. Обязательно заземление. Перед вводом в эксплуатацию необходимо проверить состояние заземления, целостность изоляции проводников, корпуса.

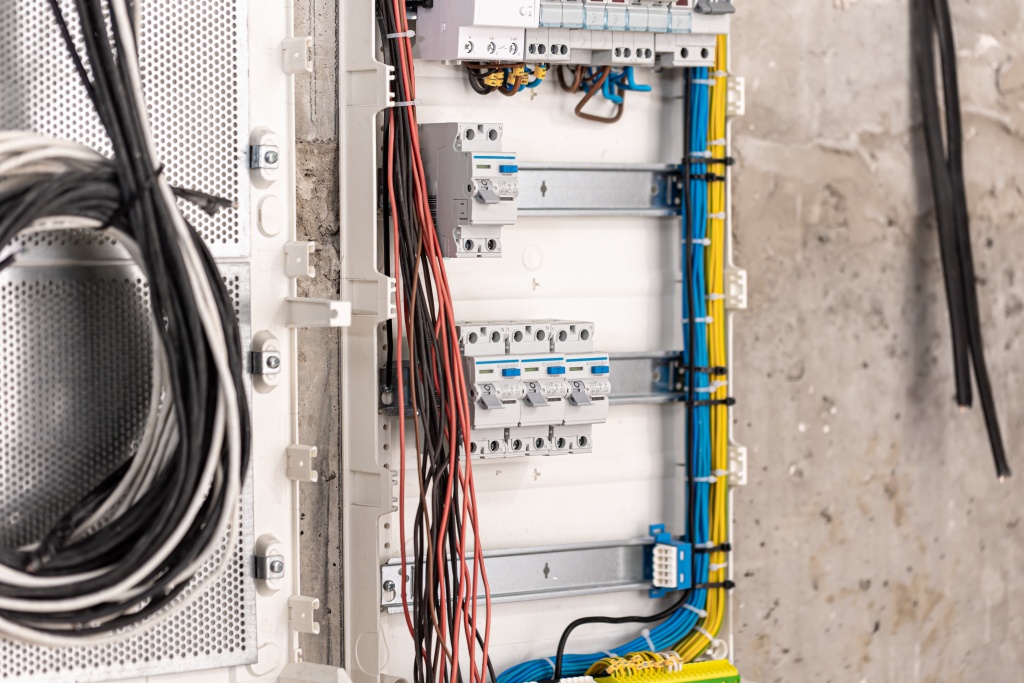

Монтаж и сборка

Перед установкой нужно выбрать место, соответствующее проектной документации, требованиям безопасности. Помещение должно обеспечивать свободный доступ для обслуживания, иметь достаточную площадь для монтажа и эксплуатации, иметь вентиляцию, освещение. Согласно ПУЭ 7.1.29. нельзя располагать ВРУ под санузлами, ванными комнатами, душевыми, кухнями (кроме кухонь квартир), мойками, моечными, парильными помещениями бань, а также другими помещениями, связанными с мокрыми технологическими процессами. Исключение составляют помещения с надежной гидроизоляцией. Согласно ПУЭ п. 7.1.30 температура в электрощитовой не должна опускаться ниже 5 °С.

В процессе сборки ВРУ особое внимание уделяется монтажу токоведущих шин и аппаратов. Соединения выполняются болтовым способом с применением пружинных шайб, предотвращающих самоослабление. Все элементы должны быть закреплены прочно, без деформаций, с соблюдением термических зазоров. Расположение компонентов должно обеспечивать удобство технического обслуживания, доступ к аппаратуре.

Провода внутренних цепей должны иметь на концах цифровую маркировку в соответствии с электрическими схемами. Маркировка должна резко контрастировать с цветом изоляции проводов, быть стойкой к истиранию, легкочитаемой. На концах сборных фазных шин, если иное не указано на схемах, следует наносить знаки L1, L2, L3. Нулевые защитные и нулевые рабочие шины могут обозначаться соответственно знаками «РЕ» и «N», причем в многопанельных ВРУ эти обозначения должны наноситься на шинах каждой панели.

Вводные кабели подключаются через нижнюю или верхнюю часть корпуса – в зависимости от конструкции. Места ввода должны быть надежно зафиксированы, а также защищены от механических повреждений. Все соединения выполняются с соблюдением номинальных токов, а также рекомендаций производителя оборудования.

Корпус, а также все металлические элементы – включая двери, монтажные панели – обязательно присоединяются к шине защитного заземления (PE или PEN). Контакт должен быть надежным, без следов коррозии, с возможностью визуального и инструментального контроля.

Все защитные устройства – автоматы, УЗО, дифференциальные выключатели – подбираются по номинальному току, категории применения, отключающей способности. При установке важно обеспечить достаточные зазоры для охлаждения, а также корректное направление фазных и нулевых проводников.

После завершения сборки и подключения необходимо провести комплекс проверок:

• визуальный осмотр – на соответствие схеме, целостность оболочки, правильность маркировки;
• измерение сопротивления изоляции, проверка цепей заземления;
• испытание защитных аппаратов на срабатывание;
• проверка работоспособности всех цепей, включая автоматический ввод резерва (АВР), если он предусмотрен.

По завершении наладочных работ оформляется акт приемки с приложением протоколов испытаний.

Эксплуатация, обслуживание, периодическая проверка

Электрооборудование работает под постоянными нагрузками, поэтому требует обязательного технического обслуживания. Проводить такие работы имеет право специалист, получивший III-IV группу допуска. Существует несколько видов ТО.

• Ежедневное. Каждый день проверяются параметры сети по контрольным приборам, исправность приборов учета, коммутационных, защитных устройств, контролируется температура оборудования и электрощитовой, осматриваются светильники в помещении.
• Ежемесячное. Раз в месяц помещения и оборудование электрощитовых чистятся от пыли, щиты и оборудование проверяется на целостность, устраняются выявленные неисправности, записываются показания приборов учета, осматриваются системы защиты, измеряется температура устройств, контактов, автоматики. Один раз в три месяца проводится техобслуживание УЗО.
• Регламентное. Два раза в год выполняется проверка заземления, сварных, болтовых соединений, состояния зажимов электромагнитных и электронных модулей, затяжка контактов.
• Ежегодное. Раз в год проверяются болтовые, сварные соединения, предохранительные разъединители, автоматы, переключатели резервного питания, осматриваются светильники в помещении. Если изменилась схема или линейные подключения наносится новая маркировка на панели щитов.

Вся информация о проведенных работах фиксируется в документации – паспортах ВРУ, журналах учета, протоколах испытаний, что обеспечивает прозрачность технического обслуживания, гарантирует соответствие требованиям.

Часто задаваемые вопросы (FAQ)

Чем ВРУ отличается от ГРЩ и ППУ?

ВРУ принимает электроэнергию от внешней сети и распределяет ее по потребителям внутри здания или сооружения, ГРЩ – это главное распределительное устройство в системе электроснабжения крупного объекта, а ППУ принимает электроэнергию от ГРЩ или ВРУ и распределяет ее по отдельным потребителям или группам потребителей.

Нужно ли менять ВРУ при переходе с 0,4 кВ на 10 кВ?

Да, поскольку изменяются требования к конструкции, изоляции, защитным устройствам, безопасности.

Какие ГОСТы регламентируют климатическое исполнение шкафа?

Климатическое исполнение ВРУ регламентируется ГОСТ 15150 и ГОСТ 15543.1.

Какое обозначение указывает на наличие секционного выключателя?

На схемах секционный выключатель обозначается QS или русской аббревиатурой СВ.

Заключение

Правильное чтение ГОСТов, понимание маркировки ВРУ – это не просто техническая формальность, а основа надежной, безопасной работы всей системы электроснабжения. Ориентироваться лишь на популярность модели – значит рисковать: без учета нормативных требований оборудование может оказаться несовместимым с конкретными условиями эксплуатации или просто небезопасным. Чтобы избежать таких ошибок, важно привлекать квалифицированных электриков на этапе проектирования и монтажа. Только специалист сможет гарантировать, что выбранное решение будет не только соответствовать ГОСТам, но и обеспечит стабильную работу на протяжении всего срока службы.
