Щитовые панели



Панели щитов предназначены для комплектации щитков, которые разработаны для приема и распределения электроэнергии, защиты сети от перегрузок, короткого замыкания. Они создаются как конструкции из листового металла, рассчитанные на одностороннее обслуживание. Фасадная сторона имеет степень защиты IP 20, а все остальные − IP 00. Собранные в щит панели связываются сборными шинами. На время монтажа болтовые соединения можно снять и установить панели отдельно.

Виды

ООО «Электромол» изготавливает на заказ панели щитов различных видов:

  • Вводные. Предназначены для подвода электричества к распределительному щиту трансформаторной подстанции, а также защиты оборудования от короткого замыкания и перегрузок. Комплектуются рубильниками, автоматическими выключателями, предохранителями, а также измерительными приборами. Конструкцией предусмотрены вводы по кабелю и шинам.
  • Линейные. Предназначены для организации коммутации и обеспечения защиты отходящих линий. Одна панель данного типа может поддерживать работу шести линий. Для безопасного осмотра оборудования, а также ремонта, между сборными щитами и выключателем предусмотрен разъединитель. Возможно только кабельное присоединение.
  • Вводно-линейные. Предназначены для сетей с номинальным напряжением 380 В.
  • Секционные. Разработаны для изготовления двутрансформаторных подстанций. Разъединители в данном случае устанавливаются с двух сторон выключателя. Это позволяет при пропадании питания в одной из секций получать энергию из другой.
  • Вводно-секционные. Подходят для кабельного и шинного ввода.
  • С блоком АВР (автоматическое включение резерва). Позволяют получать электроэнергию из нескольких независимых источников питания.
  • Управления уличным освещением. В состав входит аппаратура учета электроэнергии, защиты линий от перегрузок, короткого замыкания, амперметр. В ряду распределительного устройства она должна быть крайней, запитываться от ближайшей линейной панели.
  • Учета электроэнергии. В составе панели счетчики активной и реактивной энергии.

Каждое устройство комплектуется дополнительными аппаратами в соответствии с техническими требованиями заказчика. Купить щитовые панели у нас можно как в розницу, так и оптовыми партиями. Доставка продукции осуществляется нами по всей России. Также мы оказываем услуги по монтажу оборудования. Оформить заказ можно, позвонив по телефону или отправив заявку онлайн.

Марка панели

Описание

Габаритные размеры щита

Распределительные линейные панели ЩО 70

ЩО 70-1-01

  • Номинальный ток панели - до 1000 А.
  • Номинальное напряжение - 380 (440) В.
  • Количество отходящих линий (ячеек) - 4
  • Номинальный ток ячейки - до 400 A.

2000х800х600



Распределительные вводные панели ЩО-70

ЩО 70-1-30



2000х800х600

Секционные распределительные панели ЩО-70

ЩО 70-1-70



2200х300х600

ЩО 70-1-71



2200х300х600

ЩО 70-1-72



2200х800х600

ЩО 70-1-73



2200х800х600

ЩО 70-1-74



2200х800х600

ЩО 70-1-75



2200х800х600

ЩО 70-1-76



2200х800х600

ЩО 70-1-77



2200х800х600

ЩО 70-1-78



2200х800х600



Вводно-линейные распределительные панели ЩО-70

ЩО 70-1-84

  • предохранители 600 А - 3шт
  • предохранители 250 А - 12шт
  • амперметры 600/5 - 3шт
  • амперметры 200/5 - 3шт
  • вольтметры 500 в - 2шт
  • разъединители 600 А - 1шт
  • разъединители 250 А - 3шт
  • трансформаторы тока 600/5 - 3шт
  • трансформаторы тока 200/5 - 3шт

2200х1000х600

ЩО 70-1-85

  • предохранители 600 А -3 шт
  • предохранители 250А -12 шт
  • амперметры 600/5 - 3шт
  • амперметры 200/5 - 3шт
  • вольтметры 500 в - 2 шт
  • разъединители 600 А - 1шт
  • разъединители 250 А - 3шт
  • трансформаторы тока 600/5 - 3 шт
  • трансформаторы тока 200/5 - 3 шт

2200х1000х600

Вводно-секционные распределительные панели ЩО-70

ЩО 70-1-86

  • предохранители 600 А - 6 шт
  • амперметры 600/5 - 6 шт
  • вольтметры 500в - 2 шт
  • разъединители 600 А - 3шт
  • трансформаторы тока 600/5 - 6 шт

2200х1000х600

ЩО 70-1-87

  • предохранители 600 А - 6 шт
  • амперметры 600/5 - 6 шт
  • вольтметры 500в - 2 шт
  • разъединители 600 А - 3 шт
  • трансформаторы тока 600/5 - 6 шт

2200х1000х600



Распределительные панели ЩО-70 с аппаратурой АВР

ЩО 70-1-90

Панели предназначены для обеспечения бесперебойного питания потребителей электроэнергии.

2000х800х600

Распределительные панели ЩО-70 диспетчерского управления уличным освещением

ЩО 70 1-93

Панели предназначены для реализации системы управления освещением как в одиночном исполнении так и в составе линейки распределительных панелей ЩО-70.

2000х800х600

Технические характеристики панели ЩО

Технические характеристики
Наименование параметра Значение параметра
Номинальное напряжение, кВ 0,23; 0,4
Частота, Гц 50
Число отходящих линий, шт 2-9
Номинальные токи отходящих линий, А 16; 25; 32; 40; 50; 63; 80;
  100; 125; 160; 250; 400
  500; 630; 1000; 1600; 2500
Номинальные токи вводов, А 630; 1000; 1600; 2500; 4000
Номинальные токи секционных панелей, А 630; 1000; 1600; 2500; 4000
Ток электродинамической стойкости, кА 41

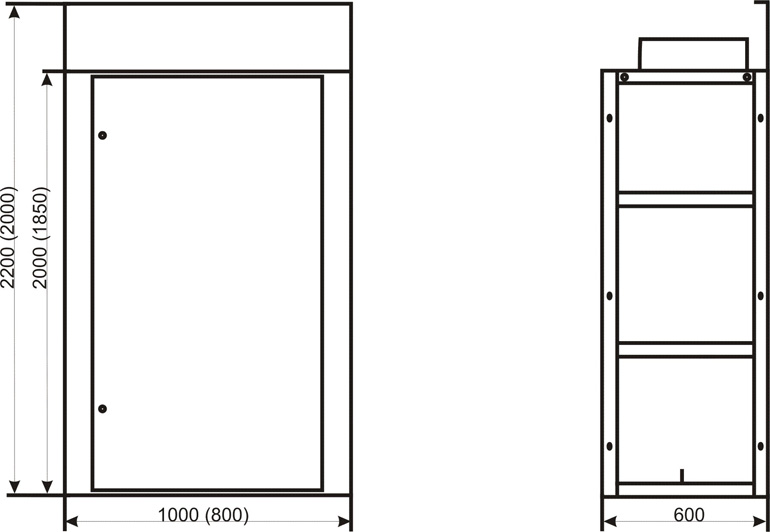

Комплектация каждого устройства зависит от технических требований заказчика и выполняется согласно заявке. Внешний вид, габаритные размеры

Вам предлагаются услуги на разработку новых конденсаторных установок и распределительные пункты.
